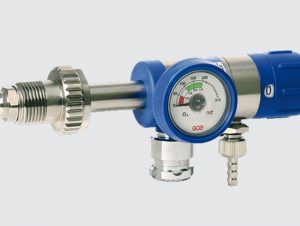

Banco di controllo per riduttori di pressione e flussometri

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente è una filiale di un grande gruppo farmaceutico, specializzata nella produzione di dispositivi medici.

Funzioni principali

Obiettivo

Controllare in produzione i riduttori di pressione e i flussometri attraverso una serie di test programmabili. Marcatura con numero di serie per ciascun dispositivo. Garantire la tracciabilità completa delle operazioni di controllo, con registrazione dei risultati in una base di dati.

Problematiche

Consentire il controllo simultaneo e indipendente di due prodotti. Integrare una procedura di test complessa, costituita da numerose fasi. Assicurare la connessione del sistema di controllo con il database del cliente per la gestione della tracciabilità.

Soluzione e Risultato

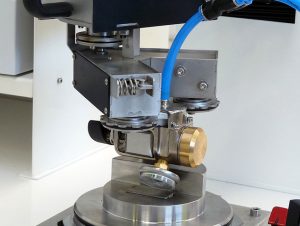

LF Technologies ha sviluppato un banco di prova specifico per il controllo dei regolatori di flusso medicali ad alta pressione, che consente di eseguire un’ampia gamma di test e misurazioni, come il controllo del funzionamento della valvola, la misurazione delle pressioni di uscita, delle portate, della coppia e delle perdite. Il banco di prova è dotato di due stazioni di prova, che consentono di ottimizzare i tempi di prova con un solo operatore. Una rete pneumatica alimenta l’apparecchiatura di prova, distribuendo tre diverse pressioni (200 bar, 10 bar e da 0 a 10 bar) a seconda della misura da effettuare. Il banco di prova è dotato di attuatori rotanti a spostamento verticale che ruotano il selettore di flusso sulle valvole e misurano la loro coppia di azionamento. I risultati vengono registrati in un database e una stampante laser produce un foglio di controllo alla fine di ogni ciclo.
