Banco di durata per porte e finestre

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Funzioni principali

Obiettivo

Effettuare test di durata su tutti i tipi di infissi e serramenti in conformità alla norma NF EN 1191 (Finestre e porte – Resistenza all’apertura e chiusura ripetuta).

Problematiche

Il banco di prova deve essere mobile (facilmente trasportabile) e permettere l’esecuzione dei test su portali in acciaio esistenti.

Soluzione e Risultato

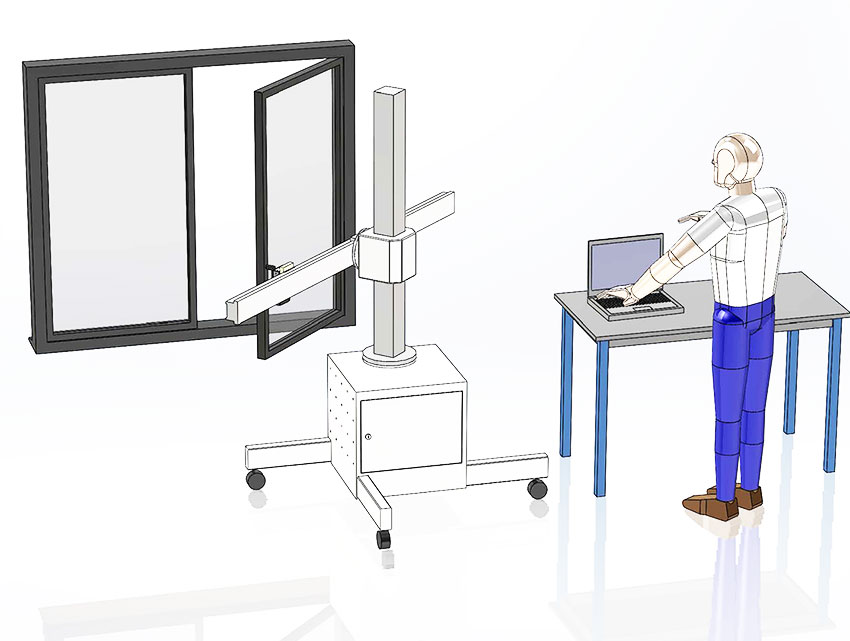

Il banco di prova è composto da:

• Una base montata su piedini, dotati di ruote retraibili per facilitare il trasporto.
• Un asse rotativo per l’azionamento delle aperture (cicli ripetuti).
• Un asse lineare per l’azionamento delle aperture (cicli ripetuti).
• Un asse rotativo e un asse lineare per l’azionamento della ferramenta (cicli ripetuti).
• Un asse di regolazione verticale motorizzato.
• Regolazione manuale dell’asse per orientamento e posizionamento.
• Un software di gestione.

Attuatori per manovra dei dispositivi di chiusura

L’attuatore rotativo è utilizzato per movimentare le maniglie. È dotato di misurazione della coppia e dello spostamento, pilotabile in posizione, velocità e coppia. L’attuatore lineare, invece, è usato per movimentare i meccanismi di chiusura, con misurazione della forza e dello spostamento, e pilotabile in posizione, velocità e forza.

Pilotaggio

Il software che gestisce il banco di prova è intuitivo e semplice da usare. I test automatici possono essere programmati, con salvataggio di tutti i dati caratteristici di ciascun ciclo (n° ciclo, forza max, forza min, forza media, posizione, ecc.) e delle curve forza/spostamento in un file specifico.

Questo banco meccanico di durata esegue test di tipo per verificare che i prodotti testati possiedano tutte le caratteristiche previste. Viene utilizzato in diversi laboratori di prova per testare la durata in fatica dei prodotti prima della loro commercializzazione.
