Banco di Endurance per Cartucce di Rubinetteria
Banco di prova idraulico progettato per testare simultaneamente e indipendentemente fino a 6 cartucce di miscelatori meccanici.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
Funzioni principali
Obiettivo
Progettare e realizzare un banco di prova idraulico conforme alle normative vigenti, con monitoraggio preciso delle misurazioni di pressione, temperatura, portata, forza e coppia. Il cliente intende testare i propri campioni per valutarne la durata di vita, le prestazioni e le caratteristiche idrauliche.
Progettazione di un sistema di test per eseguire prove di endurance su 6 prodotti o campioni differenti. Richiesta di semplicità e rapidità nell’esecuzione dei test.
Problematiche
Il cliente necessita di testare l’endurance di cartucce termostatiche di miscelatori meccanici. Deve testare più prodotti contemporaneamente e in maniera indipendente. È stata richiesta la possibilità di testare 6 postazioni simultaneamente.
Soluzione e Risultato
I nostri ingegneri hanno progettato un sistema di test idraulico composto da 6 postazioni di prova, ciascuna operante in modo indipendente e simultaneo. Le macchine di test misurano pressione, temperatura, portata, forza e coppia, valutando al contempo la conformità delle cartucce termostatiche dei miscelatori meccanici alle normative vigenti.
Il banco è dotato di sistemi di sicurezza che arrestano automaticamente il test in caso di anomalie. Gli operatori sono protetti da eventuali perdite del prodotto testato.
Sviluppato appositamente per questa macchina, il software è semplice da usare e genera automaticamente rapporti dei test. Il banco può essere controllato a distanza e semplifica il trasferimento di informazioni e documenti.
Creazione di un banco di prova di resistenza per cartucce con un elevato grado di flessibilità per la lavorazione e l’analisi dei componenti sanitari, conforme alle norme che regolano i mercati europei.
Banco di resistenza che incorpora un sistema modulare in grado di testare diversi tipi di cartucce meccaniche indipendentemente l’una dall’altra.
- Ogni stazione è dotata di un booster per testare le perdite a 16 bar.
- Misura della fedeltà, sensibilità, determinazione del flusso, ecc.
- Misurazione e calcolo delle perdite
- Regolazione delle temperature e delle portate con misurazione di coppia e forza.
- Monitoraggio di temperatura e pressione di alimentazione.
- Generazione automatica di rapporti di prova.
Prodotti testati
Cartuccia di Miscelatore Meccanico
La cartuccia di un miscelatore meccanico è il componente interno che consente di regolare il mix di acqua calda e fredda (e quindi la temperatura) e la portata dell’acqua.
Rubinetto Miscelatore
La cartuccia di un miscelatore meccanico è il componente interno che consente di regolare il mix di acqua calda e fredda (e quindi la temperatura) e la portata dell’acqua.
Banco di resistenza per cartucce Banco di resistenza per cartucce
Questo banco di prova esegue test di resistenza e prestazioni su cartucce di miscelatori meccanici.
Il banco di prova è dotato di 6 moduli di prova che operano in modo indipendente e simultaneo.
Il banco di prova è dotato di 6 moduli di prova che operano in modo indipendente e simultaneo.

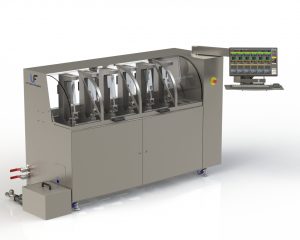

Banc test cartouches mitigeurs mécaniques
Banco di prova per cartucce di miscelazione meccanica
Cartouche mitigeur mécanique
Cartuccia del miscelatore meccanico
Estratto dal manuale del software del banco di cartucce
Estratto dal manuale del software del banco di cartucce
Il Nostro Banco di Test Chiave per Questi Test Banco di Endurance per Cartucce Meccaniche – LifeCartM
- Misura della fedeltà, sensibilità, determinazione del flusso, ecc.
- Test di tenuta e resistenza alla pressione statica a 16 o 25 bar
- Impostazione della temperatura con misurazione della coppia
- Controllo del flusso con misurazione della forza
- Misurazione e monitoraggio della temperatura e della pressione di alimentazione
- Cicli di resistenza
- Generazione automatica di rapporti di prova.
Banco sviluppato per soddisfare questi standard:
