Banco di Endurance per Ruote di Bicicletta

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Funzioni principali

Obiettivo

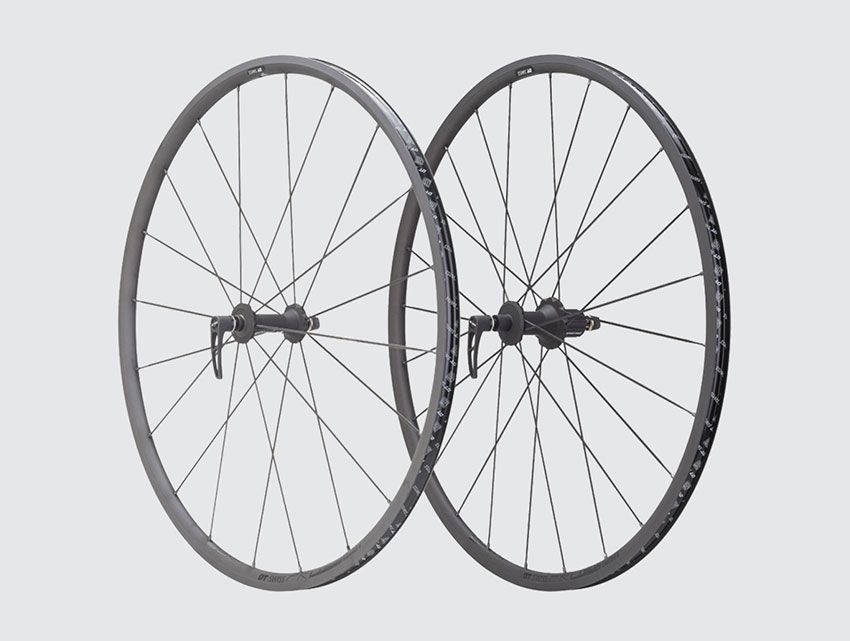

Testare la durata di vita delle ruote di biciclette.

Problematiche

Il banco di endurance deve essere modulare; ogni modulo deve garantire una funzione di simulazione specifica.

Soluzione e Risultato

Il banco di test di endurance progettato e realizzato dai nostri team è autoportante ed ergonomico. La ruota da testare è fissata su un braccio, a sua volta fissato a un carrello mobile con asse verticale, che permette di simulare il peso del ciclista sulla ruota. Il sistema è progettato per testare diverse dimensioni di ruote con un numero minimo di operazioni di manipolazione. L’operatore può regolare l’inclinazione della ruota utilizzando un supporto di +/- 30° rispetto alla verticale. La ruota di bicicletta rotola su un tamburo motorizzato che permette di simulare il movimento della strada rispetto alla ruota. Il peso del ciclista è simulato sia dalla forza verticale di pressione che dall’inerzia del tamburo. Le accelerazioni della ruota sono misurate tramite un accelerometro, e la forza di pressione (che simula il peso del ciclista) è misurata da un sensore di forza. Questo tamburo può anche essere sostituito da un tapis roulant. Un software specifico esegue programmi di test combinando tutte le funzioni richieste. I dati, come la velocità di movimento e la distanza percorsa dalla ruota, sono salvati in un rapporto di test automatico. Il banco di endurance per ruote di biciclette è installato in un laboratorio di prova per testare la resistenza alla fatica e la durata di vita delle ruote prima della loro produzione. Essendo modulare, possiamo considerare l’aggiunta di funzioni supplementari come la simulazione di dossi o la simulazione di frenata.
