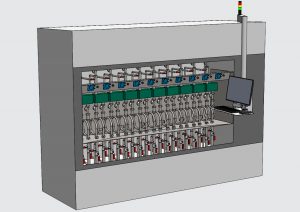

Banco di Endurance per Valvole a 3 Vie e Motore EC

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente è uno dei principali attori mondiali nella produzione e progettazione di pompe per la gestione delle acque, l’industria e il settore edilizio.

Funzioni principali

Obiettivo

L’obiettivo di questo banco di prova è eseguire diversi tipi di test di endurance su valvole a T e motori, raccogliendo informazioni sul loro funzionamento. Le alte temperature dell’acqua che circola nel sistema e dell’aria ambiente devono generare un invecchiamento accelerato delle componenti.

Problematiche

Il banco deve essere in grado di simulare condizioni di test differenti su un ampio numero di campioni simultaneamente, per una migliore rilevazione delle criticità. Creazione di un ambiente termico per acqua e aria che riproduca le reali condizioni operative.

Per testare l’endurance delle valvole a 3 vie, è necessario: Eseguire cicli di apertura e chiusura della valvola in maniera regolare e ripetitiva.

Per testare l’endurance del motore EC, è necessario:

• Effettuare test di comando con variazioni di velocità.
• Realizzare test di potenza ciclica in modalità on/off.
• Eseguire test di alimentazione con il motore in funzione continua.

Soluzione e Risultato

LF Technologies ha sviluppato una soluzione che include: Circuito d’acqua a ciclo chiuso: Garantisce il corretto flusso e l’omogeneità della temperatura su tutte le rampe. Temperatura dell’acqua regolabile tra 60°C e 105°C.

Raffreddamento della zona di test tramite uno scambiatore acqua/aria collegato a un circuito di acqua refrigerata.

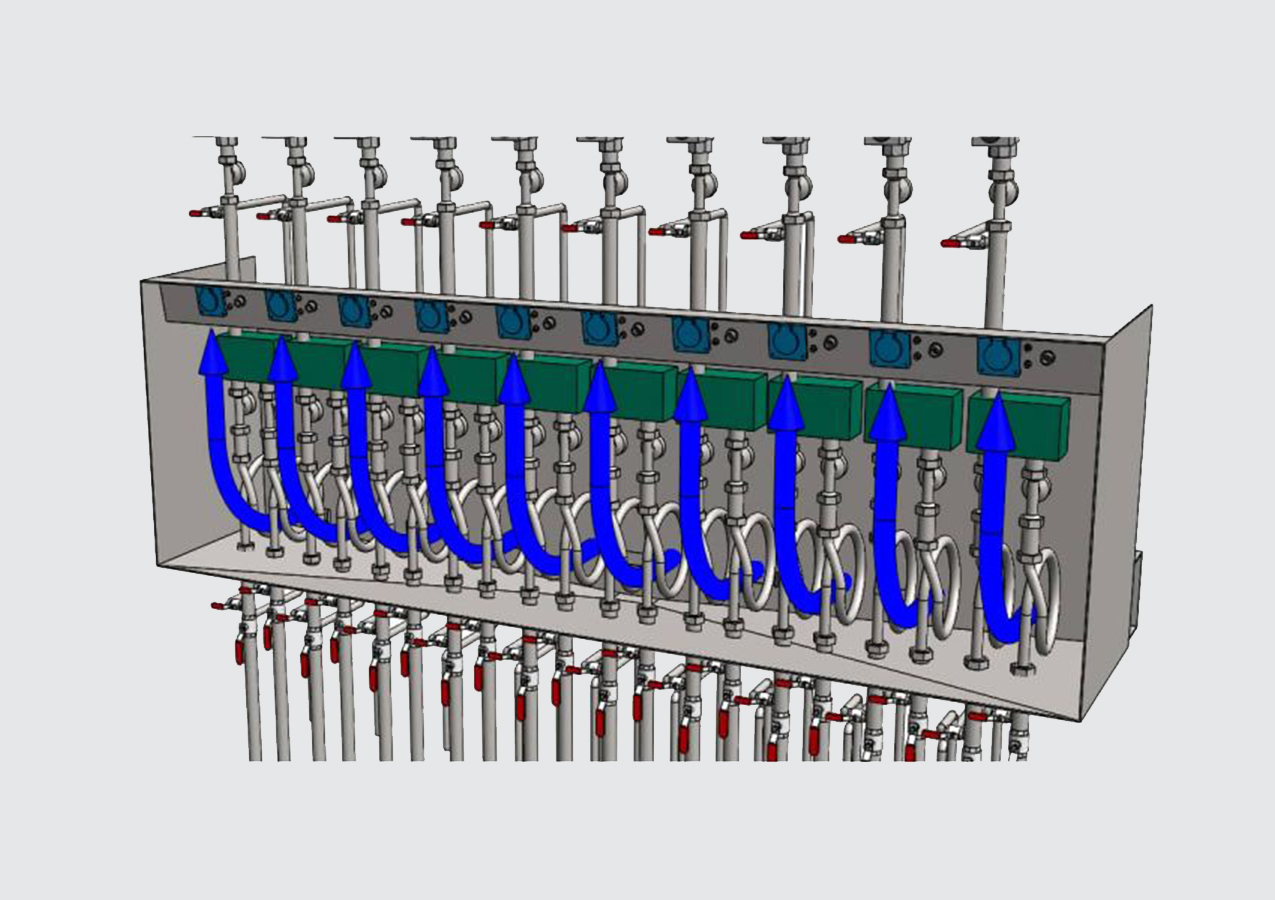

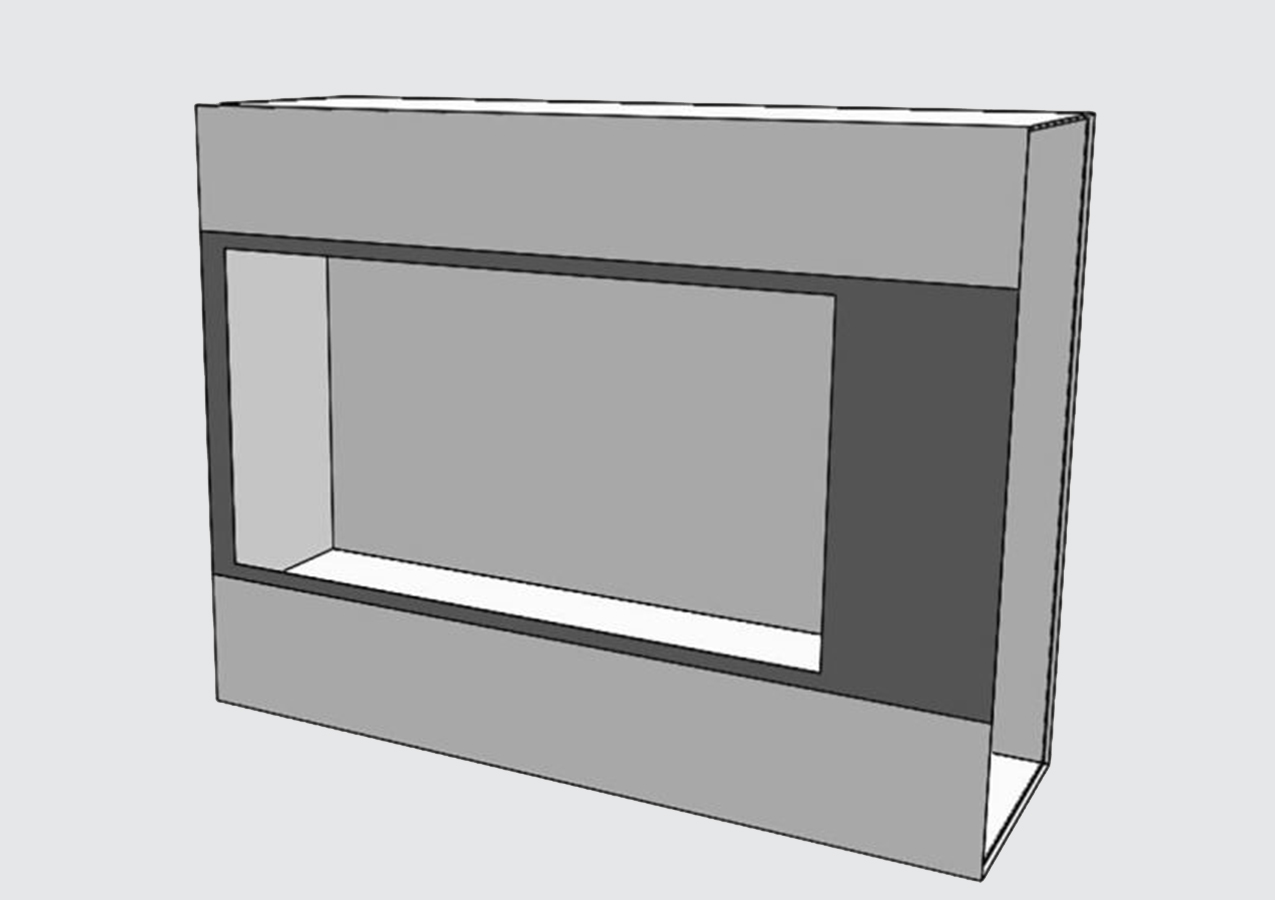

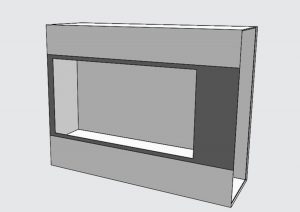

Camera in acciaio inox chiusa, con volume limitato, combinata con un sistema di regolazione per una circolazione uniforme dell’aria fino a 70°C.

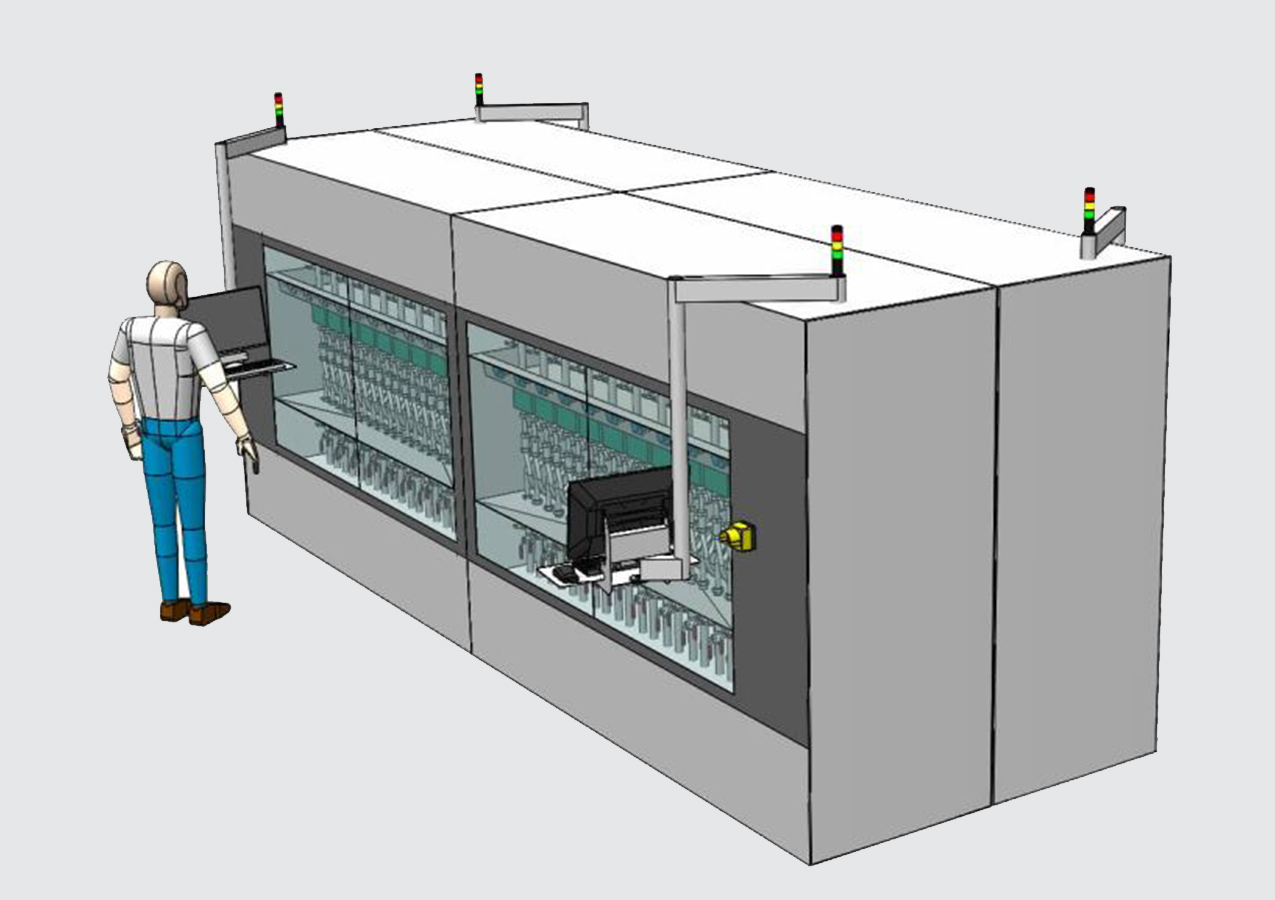

Ogni banco è dotato di 2 rampe che possono ospitare ciascuna 5 campioni. Collegando 4 moduli, è possibile testare fino a 40 dispositivi in contemporanea, con 8 condizioni di test per l’acqua e 4 condizioni di temperatura dell’aria.

Questa configurazione offre:

• 4 moduli indipendenti, che possono funzionare separatamente.
• La possibilità di effettuare manutenzione su un modulo senza interrompere il funzionamento degli altri.
• Una semplificazione nello sviluppo del sistema.
• La possibilità di aumentare il numero di linee di test aggiungendo uno o più banchi.
• Una separazione fisica dei banchi, utile per problemi di spazio o di movimentazione.
