Banco di impatto per telai di racchette

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

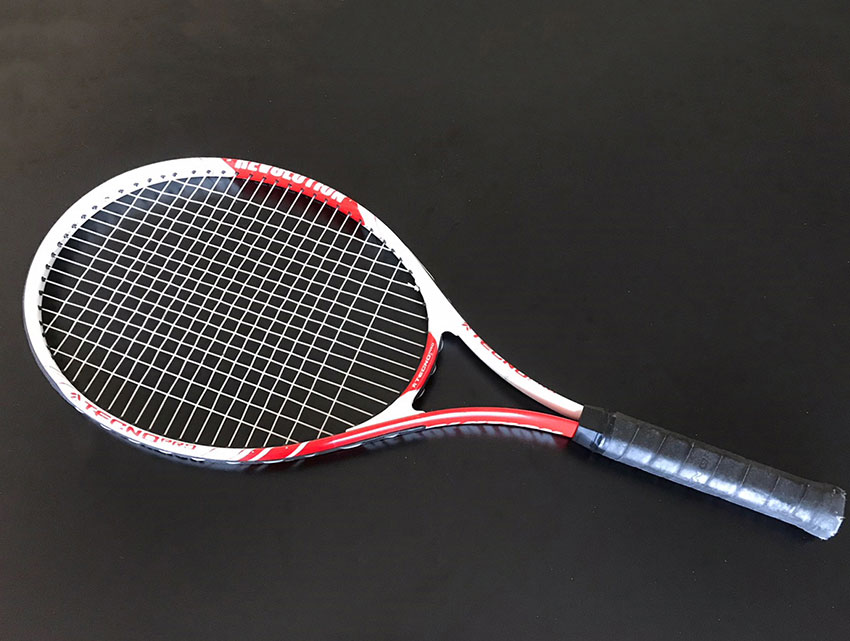

Il nostro cliente è specializzato nella produzione di articoli sportivi per sport con racchetta (tennis, badminton, ecc.). Progetta i telai e i cordaggi dei propri prodotti, inclusi quelli in budello naturale.

Funzioni principali

Obiettivo

Testare il telaio delle racchette per verificarne la resistenza agli urti esterni, come l’impatto con una pallina sulla parte esterna del telaio o eventuali cadute o lanci della racchetta. Sebbene i telai siano progettati per sopportare le sollecitazioni del cordaggio, non sono sempre testati per questi tipi di urti.

Problematiche

Il cliente desiderava realizzare test di impatto su diverse zone del telaio, con energie variabili. I parametri come posizione e intensità dell’impatto sono difficili da regolare in un sistema a caduta verticale tradizionale. La sicurezza dell’operatore era un elemento chiave, poiché i sistemi verticali prevedono masse sospese che possono rappresentare un rischio.

Soluzione e Risultato

LF Technologies ha sviluppato un banco di impatto modulare e compatto, in grado di controllare con precisione sia l’energia che la posizione dell’impatto grazie a un supporto regolabile. Caratteristiche principali: Percussore ad alta velocità: Propulsione ottenuta tramite un attuatore lineare, che garantisce un controllo accurato e un ingombro ridotto rispetto ai sistemi a caduta verticale. Cicli di test ripetuti: Ideale per misurare l’usura e la resistenza del telaio nel lungo termine e in diverse condizioni di utilizzo. Rilevazione della rottura: Il sistema interrompe automaticamente il test o il ciclo in caso di rottura del telaio. Sensori di forza: Posizionati sul supporto del telaio, permettono di raccogliere dati per generare curve e misurazioni dettagliate. Il banco è dotato di un software personalizzato che: Salva automaticamente i dati di test; Analizza le misurazioni; Genera report di prova dettagliati con opzioni di stampa. Il sistema consente di programmare cicli di test semplici e intuitivi, rendendo possibile la completa automazione delle prove. Capottina protettiva trasparente: Protegge l’operatore durante i test, mantenendo visibile l’area di prova. Modalità di montaggio: Consente di effettuare regolazioni senza rischi. Sistema di recupero dell’impacteur: Previene il rimbalzo del percussore dopo l’impatto iniziale. Il banco può essere personalizzato con una serie di opzioni, tra cui: Misurazione della forza dinamica; Regolazione motorizzata della posizione dell’impatto; Modalità di test statico per prove supplementari.
