Banco di misura della coppia su colonne dello sterzo

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Abbiamo sviluppato questo banco di prova per un cliente che opera nel settore della gomma industriale. L’azienda produce componenti per clienti di tutto il mondo, in particolare nel settore automobilistico.

Funzioni principali

Obiettivo

Testare i giunti delle colonne dello sterzo misurando la coppia generata dal giunto durante la rotazione della colonna.

Problematiche

Il software associato al banco di misura deve essere intuitivo e semplice da utilizzare, anche per operatori non esperti.

Soluzione e Risultato

Il banco di misura della coppia sviluppato dai nostri ingegneri è dotato, sul lato destro, di un blocco di azionamento motorizzato che include: Un sistema di misurazione precisa della coppia con butée di limitazione. Un trasmettitore di posizione angolare. La coppia viene misurata tramite due sensori che rilevano la deformazione di un telaio in alluminio. L’associazione dei due sensori consente di effettuare una misurazione differenziale, garantendo alta affidabilità e indipendenza da: Disturbi elettromagnetici. Potenziali variazioni dei sensori causate dalla temperatura. Il banco è controllato tramite un software sviluppato in LabVIEW, progettato per essere semplice da configurare e utilizzare. Una volta che la colonna dello sterzo è stata installata sul banco e gli assi sono stati regolati, l’operatore deve semplicemente: Inserire i parametri richiesti (angolo, numero di cicli, ecc.). Premere il pulsante “Play” per avviare il test. Durante il test, il PC visualizza in tempo reale i grafici relativi alla misurazione. Al termine del test, il software genera un report con i risultati della prova effettuata.

Prodotti testati

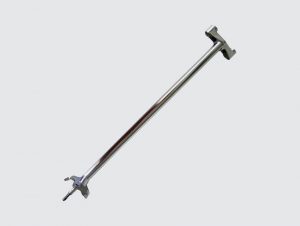

Colonna dello sterzo

La colonna dello sterzo è un componente fondamentale presente in tutti i veicoli automobilistici. Essa costituisce l’asse su cui è montato il volante e attraversa le paratie del veicolo grazie a giunti di tenuta che garantiscono l’ermeticità.
