Banco di misura delle perdite per valvole
Il banco di misura delle trasmissività è stato progettato nell’ambito di un’iniziativa di Ricerca & Sviluppo (R&D) per studiare la tenuta dei componenti della rubinetteria presenti nei circuiti delle centrali nucleari.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES-
Funzioni principali
Obiettivo
Iniziativa R&D: Studiare la tenuta dei componenti della rubinetteria del cliente, presenti nei circuiti delle centrali nucleari, tramite la misurazione delle perdite di liquido.
Problematiche
Il banco deve riprodurre il più fedelmente possibile le condizioni operative dei circuiti delle centrali nucleari, simulando sugli specimen cilindrici gli stessi effetti (contatto metallo-metallo).
Il banco è installato in un laboratorio R&D.
Soluzione e Risultato
Il banco di misura delle trasmissività, sviluppato da LF Technologies, consente di quantificare la perdita d’acqua in fase liquida tra due superfici a contatto meccanico (lo specimen in appoggio su un antagonista di riferimento) sottoposte a una pressione differenziale. Questo avviene in base a:
- Difetto di forma dello specimen
- des pressions (interne et externe)Pressioni (interna ed esterna)
- Forza di contatto dello specimen sull’antagonista
Lo specimen da testare è collocato all’interno della camera di test, dove un’asta di spinta preme la sua superficie contro l’antagonista. Una campana chiude la camera e protegge l’area di test.
L’antagonista, realizzato in un materiale rigido con una superficie piana di riferimento, è applicato sulla faccia dello specimen che presenta il difetto di forma. Il tubo è dimensionato per fornire una misura precisa della forza applicata. Un sensore di spostamento induttivo ad alta sensibilità, posizionato all’interno del tubo, misura la deformazione assiale. Il carico assiale è generato tramite un cilindro idraulico a bassa corsa (10 mm), che può raggiungere una pressione di 300 bar e una spinta di 150 kN.
La campana è progettata per minimizzare le zone di accumulo d’aria. La pressione è monitorata in ciascuna “camera”. Una sonda di temperatura misura la temperatura in prossimità della perdita.
Tre pistoni indipendenti consentono un flusso continuo e svolgono diverse funzioni, tra cui: Pressurizzazione esterna Misurazione della comprimibilità Misurazione delle perdite esterne Misurazione dei flussi (in entrata e in uscita)
Un PC di comando, tramite un software sviluppato in LabVIEW, gestisce le funzioni di controllo e di misurazione.
Prodotti testati
Provette cilindriche che simulano i raccordi per l'acqua utilizzati dal cliente.
Campioni cilindrici che simulano i dispositivi di rubinetteria idraulica utilizzati dal cliente. Si tratta di dispositivi come: Valvole a vapore Rubinetti a globo Valvole a passaggio diretto Valvole di isolamento a doppia tenuta e altri componenti simili.

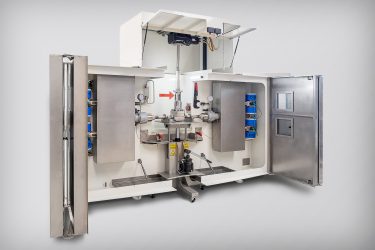

banco di misura delle perdite
