Banco di Pressione Statica per Freni di Bicicletta
Generazione di pressione statica su un fluido idraulico per regolare la pressione di un sistema di freno a disco per bicicletta.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
Il nostro cliente, l’École Centrale de Lyon, offre percorsi formativi in linea con la ricerca nel settore dell’ingegneria.
Funzioni principali
Obiettivo
Controllo automatico della pressione di un freno a disco idraulico nell’ambito di un banco di prova per ricerche vibro-acustiche.
Problematiche
L’attrezzatura proposta deve:
- Essere compatibile con il fluido minerale utilizzato.
- Essere compatibile con i bassi volumi di fluido spostati.
- Essere silenziosa.
Soluzione e Risultato
L’attrezzatura proposta è progettata per generare pressione statica su un fluido idraulico, partendo da un comando analogico fornito dal cliente, con l’obiettivo di regolare la pressione di un sistema di freno a disco su un banco di prova. Il sistema è composto da:
- 1 generatore di pressione statica.

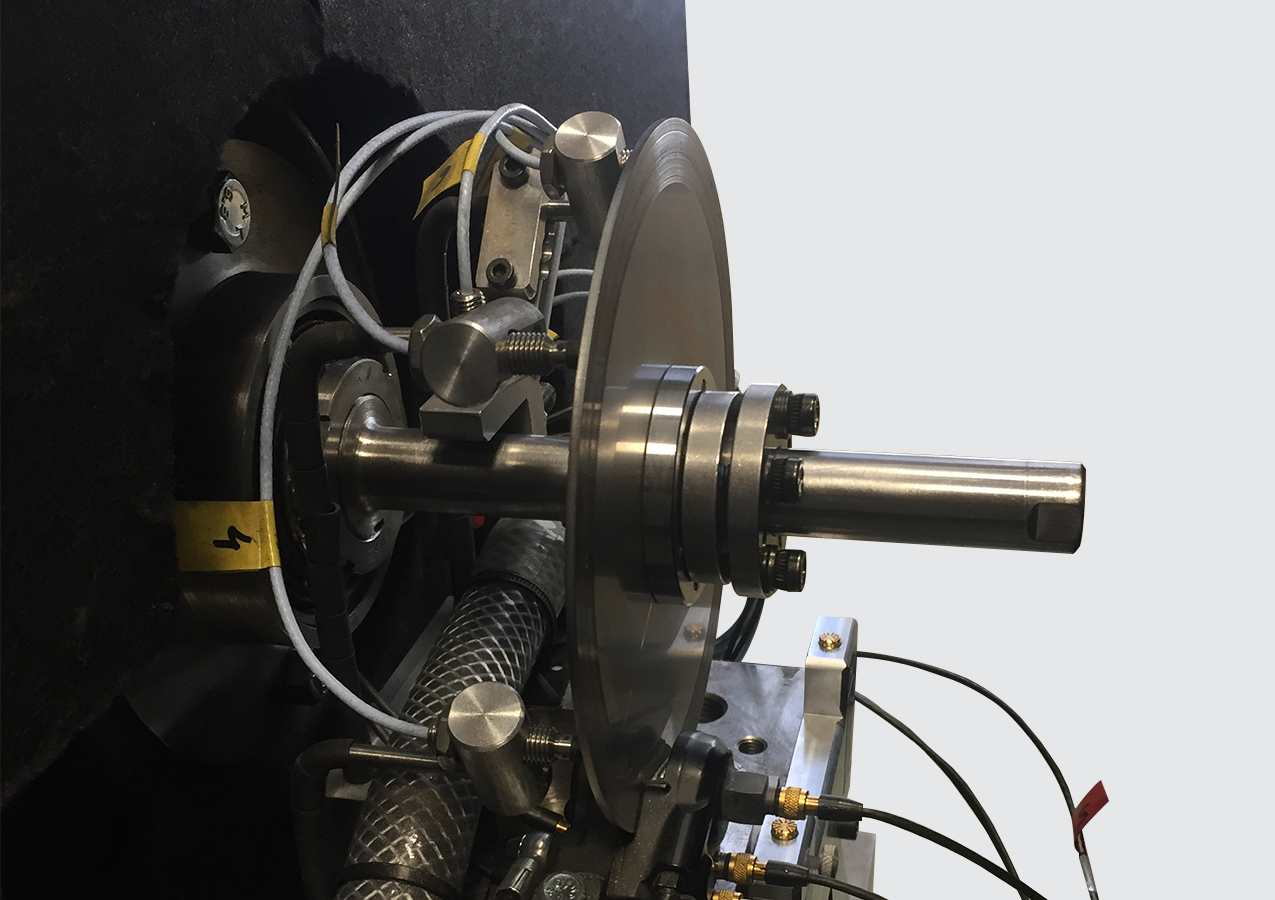

- 1 brin centrale per il collegamento del generatore, dotato di un sensore di pressione.
- 1 brin di uscita.
- 1 unità di comando.
Il generatore di pressione è composto da un pistone immerso, azionato da un servoattuatore elettrico, associato a un sensore di pressione. La pressione è regolata dal movimento del pistone immerso, che comprime il fluido all’interno di una camera. L’unità di comando è separata e posizionata su un pannello di controllo. L’interfaccia di controllo, sviluppata su misura dai nostri programmatori, fornisce una visualizzazione in tempo reale della pressione effettiva e di quella impostata.
Prodotti testati
Freno di Bicicletta
Il freno a disco è un sistema di frenatura per veicoli con ruote a contatto con il suolo. Il sistema utilizza un disco fissato al mozzo della ruota e pastiglie che, attraverso un comando idraulico, vengono compresse contro i due lati del disco.
Freni a disco per biciclette
Il freno a disco è un sistema di frenatura per veicoli con ruote a contatto con il suolo. Il sistema utilizza un disco fissato al mozzo della ruota e pastiglie che, attraverso un comando idraulico, vengono compresse contro i due lati del disco.
Banco di pressione statica dei freni delle biciclette
LF Technologies ha progettato per l’École Centrale de Lyon un sistema per la generazione di pressione statica per freni a disco di biciclette. L’attrezzatura è progettata per generare pressione statica su un fluido idraulico al fine di regolare la pressione di un sistema di freno a disco su un banco di prova.
