Banco di prova di endurance per valvole

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente è un produttore esperto di valvole a sfera ad alte prestazioni. Inoltre, produce e distribuisce un’ampia gamma di valvole manuali e di attuatori pneumatici ed elettrici.

Funzioni principali

Obiettivo

Eseguire test di endurance su valvole di zona (“zone valves”), simulando cicli di riscaldamento (soffiaggio di aria calda) e raffreddamento (aria pulsata). I test vengono effettuati sugli elementi riscaldanti presenti negli attuatori delle valvole.

Problematiche

Essere in grado di misurare tassi di perdita estremamente bassi

Essere in grado di simulare una forza di serraggio regolabile, corrispondente al serraggio delle flange della valvola.

Consentono di eseguire test di tenuta su un’ampia gamma di dimensioni di valvole

Il sistema deve essere compatto e trasportabile e deve garantire una buona ergonomia.

Soluzione e Risultato

L’apparecchiatura proposta è un sistema per la presa e il bloccaggio di valvole da 1/4 di giro al fine di effettuare prove di tenuta con un sistema di iniezione d’aria dotato di una misura di microflusso. Per ogni tipo di valvola, l’attrezzatura è costituita da due parti identiche che sigillano la valvola su una superficie piana e posizionano la valvola a otturatore. Per ottimizzare l’ergonomia del banco, la movimentazione dell’attrezzatura avviene tramite i due pulsanti posti sulla parte anteriore del pannello di controllo. Il sistema di controllo (PC interno) dispone di una serie di programmi predefiniti in base al tipo di valvola da testare. Sul pannello di controllo vengono visualizzati messaggi che indicano all’operatore le varie fasi del test (identificarsi, identificare il prodotto, identificare il programma di test utilizzato, posizionare la valvola, aprire la valvola, chiudere la valvola, ecc.) L’interfaccia uomo-macchina consente :

generare automaticamente i rapporti sulle prove di tenuta

configurare i programmi di test delle valvole

salvare i file delle misure di perdita con tracciabilità.

Per garantire la sicurezza degli operatori durante la fase di prova di tenuta, sulla parte anteriore del banco è presente un pulsante di arresto di emergenza. Esso attiva il comando di arresto del motore. Scoprite un altro caso di studio di questo cliente Prima di essere immesse sul mercato, tutte le valvole vengono sottoposte a prove di tenuta all’aria (misurazione delle perdite). Il sistema di collaudo consente di verificare le funzioni di chiusura/apertura dell’utensile, con un serraggio controllato. Il sistema di iniezione d’aria e di misurazione delle perdite è controllato da un software specifico tramite il pannello di controllo.

Prodotti testati

Valvole a sfera

Una valvola è un dispositivo idraulico che viene azionato per regolare un flusso. Esistono diversi tipi di valvole. La valvola a sfera è una valvola di intercettazione per interrompere il flusso dell’acqua o una valvola di regolazione del flusso.

Valvole di controllo del flusso

Una valvola è un dispositivo idraulico che viene azionato per regolare un flusso. Esistono diversi tipi di valvole. La valvola a sfera è una valvola di intercettazione per interrompere il flusso dell’acqua o una valvola di regolazione del flusso.

Banco di prova per la misurazione delle perdite sulle valvole a sfera

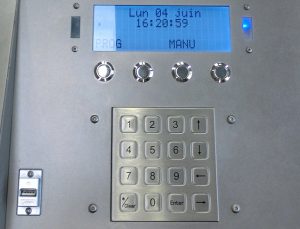

Pannello di controllo con tastiera integrata

Valvola a sfera in prova posizionata tra gli utensili

Banco di prova per l ‘ermeticità delle valvole

LF Technologies ha progettato e costruito un impianto di prova di tenuta per valvole a sfera ad alte prestazioni. I test di tenuta vengono eseguiti utilizzando un sistema di iniezione d’aria dotato di un dispositivo di misurazione del microflusso.
