Banco di prova per la misurazione di aeratori per automobili

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il cliente è un fornitore leader che sviluppa, produce e commercializza sistemi modulari per interni automobilistici, tra cui aeratori, vani portaoggetti, comandi per la climatizzazione, cruscotti e pannelli porta.

Funzioni principali

Obiettivo

Il nostro cliente voleva misurare le forze operative dei suoi aeratori (direzioni e manopole). Vuole controllare l’intensità della forza, la velocità e la posizione dei prodotti durante i test utilizzando movimenti combinati di traslazione e rotazione.

Problematiche

Il banco di prova deve misurare le forze con estrema precisione e adattarsi alle diverse forme di aeratori esistenti. Per ragioni pratiche, il banco di prova deve anche essere trasportabile in una valigia. Questo sistema richiede un elevato grado di precisione di misurazione, adatto a forze di manovra di bassa intensità.

Soluzione e Risultato

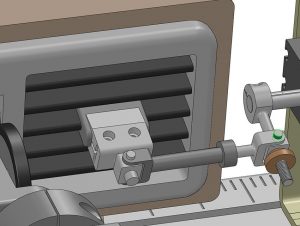

I nostri ingegneri hanno creato un banco di misura per aeratori dotato di un software specifico in grado di controllare gli attuatori e di acquisire valori di posizione angolare e lineare, coppie e forze associate. Collegato a un PC, questo software può essere utilizzato per visualizzare i dati di prova, visualizzare le varie curve ed eseguire test già memorizzati, ecc. Il banco prova è leggero, compatto e portatile. È composto da due attuatori, un supporto per l’aeratore e una custodia per il trasporto. Il primo attuatore è un attuatore roto-lineare, che fornisce il movimento lineare e angolare dei cursori e misura la forza assiale e la coppia di rotazione. È progettato per evitare deformazioni distruttive in caso di forze anomale. Questo attuatore garantisce un’elevata precisione di misura grazie al doppio quadrante. Il secondo è un attuatore rotante controllato dalla pressione. Applica un carico programmabile compreso tra 0 e 20 N ai prodotti in prova per garantire l’azionamento per attrito con una coppia controllata fino a 0,4 Nm. Il banco di prova è dotato anche di un supporto per aeratori. Ciò rende i test ripetibili, garantendo il corretto posizionamento del prodotto e una superficie di incollaggio comune, indipendentemente dalla sua forma. In questo modo i test sono più semplici e i risultati più affidabili. Infine, ma non per questo meno importante, il banco di prova è completamente trasportabile, grazie a una valigetta che può contenere tutta l’attrezzatura necessaria per il corretto svolgimento dei test.
