Banco di prova per la pressione su tubazioni
Banco di prova per dispositivi di rubinetteria, raccordi per tubi e collari di chiusura. Realizza test di cicli di pressione per misurare la resistenza dei prodotti.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
Funzioni principali
Obiettivo
Il cliente desidera testare la resistenza alla pressione idraulica interna dei suoi prodotti. Questo banco di prova deve verificare la fatica meccanica e l’ermeticità di componenti di rubinetteria sottoposti a variazioni improvvise di pressione.
Problematiche
Questi test richiedono una grande quantità di energia e una potenza idraulica significativa. Il banco deve essere in grado di raggiungere alti e bassi livelli di pressione senza sprechi di energia. Le rapide variazioni di pressione su componenti voluminosi richiedono potenze idrauliche elevate. La prima problematica è progettare un sistema a basso consumo energetico, in grado di recuperare l’energia elastica del prodotto testato. Inoltre, il sistema deve garantire un’elevata precisione nei livelli di pressione, indipendentemente dalle variazioni dimensionali del prodotto testato.
Soluzione e Risultato
I sistemi tradizionali con pompa + elettrovalvola non consentono il recupero dell’energia. I pistoni lineari motorizzati richiedono potenze istantanee eccessivamente elevate. Lo studio condotto dai nostri ingegneri ha evidenziato che una pompa a cilindrata variabile è la soluzione ideale per:
- Controllare i livelli di pressione in salita e discesa, indipendentemente dal volume d’acqua o dalla pressione.
- Recuperare energia, riducendo il consumo di potenza.
Il banco è progettato per realizzare test di pressione ciclica con acqua su uno o più prodotti simultaneamente. Simula i colpi d’ariete nelle tubazioni o verifica l’invecchiamento dei componenti.
Il principio proposto consente :
- Controllo preciso delle rampe di salita e discesa della pressione, indipendentemente dalle variazioni di volume o dai livelli di pressione impostati.
- Recupero dell’energia di espansione, con una riduzione della potenza installata fino al 90% in alcuni casi.
- Cicli controllati fino a una frequenza di 1 Hz.
Prodotti testati
Collare di chiusura
Dispositivi di rubinetteria, principalmente in lega di rame, come raccordi per tubi in PE e collari di chiusura.
I raccordi per tubi sono componenti di idraulica che consentono di collegare gli elementi tra loro, garantendo tenuta e connessione. I collari permettono di collegare un rubinetto o un raccordo a una condotta per la distribuzione di acqua potabile.
Raccordo per tubo in PE
Dispositivi di rubinetteria, principalmente in lega di rame, come raccordi per tubi in PE e collari di chiusura.
I raccordi per tubi sono componenti di idraulica che consentono di collegare gli elementi tra loro, garantendo tenuta e connessione. I collari permettono di collegare un rubinetto o un raccordo a una condotta per la distribuzione di acqua potabile.
Banco di prova a pressione statica e ciclica per tubi e condotti
Questo banco di prova è progettato per eseguire prove di pressione cicliche in acqua, su uno o più prodotti contemporaneamente. Simula il colpo d'ariete nelle tubazioni.

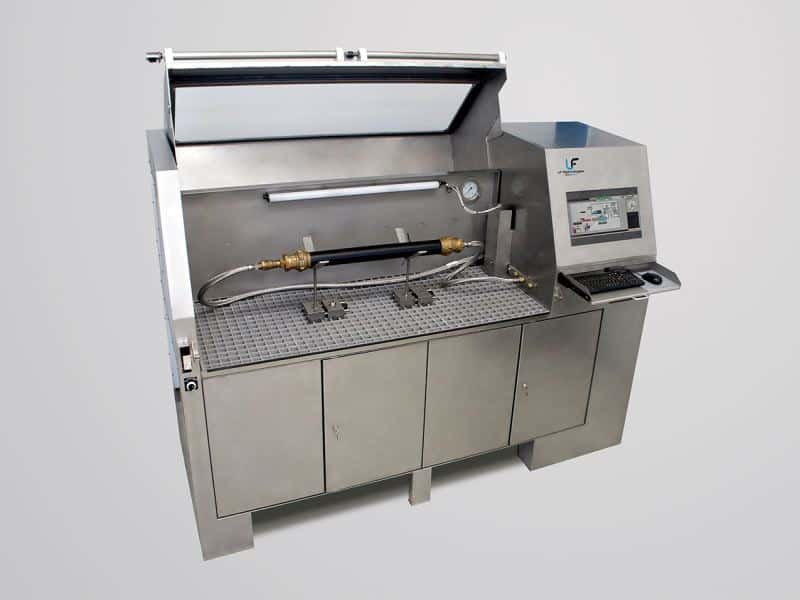

Banco di prova a pressione ciclica

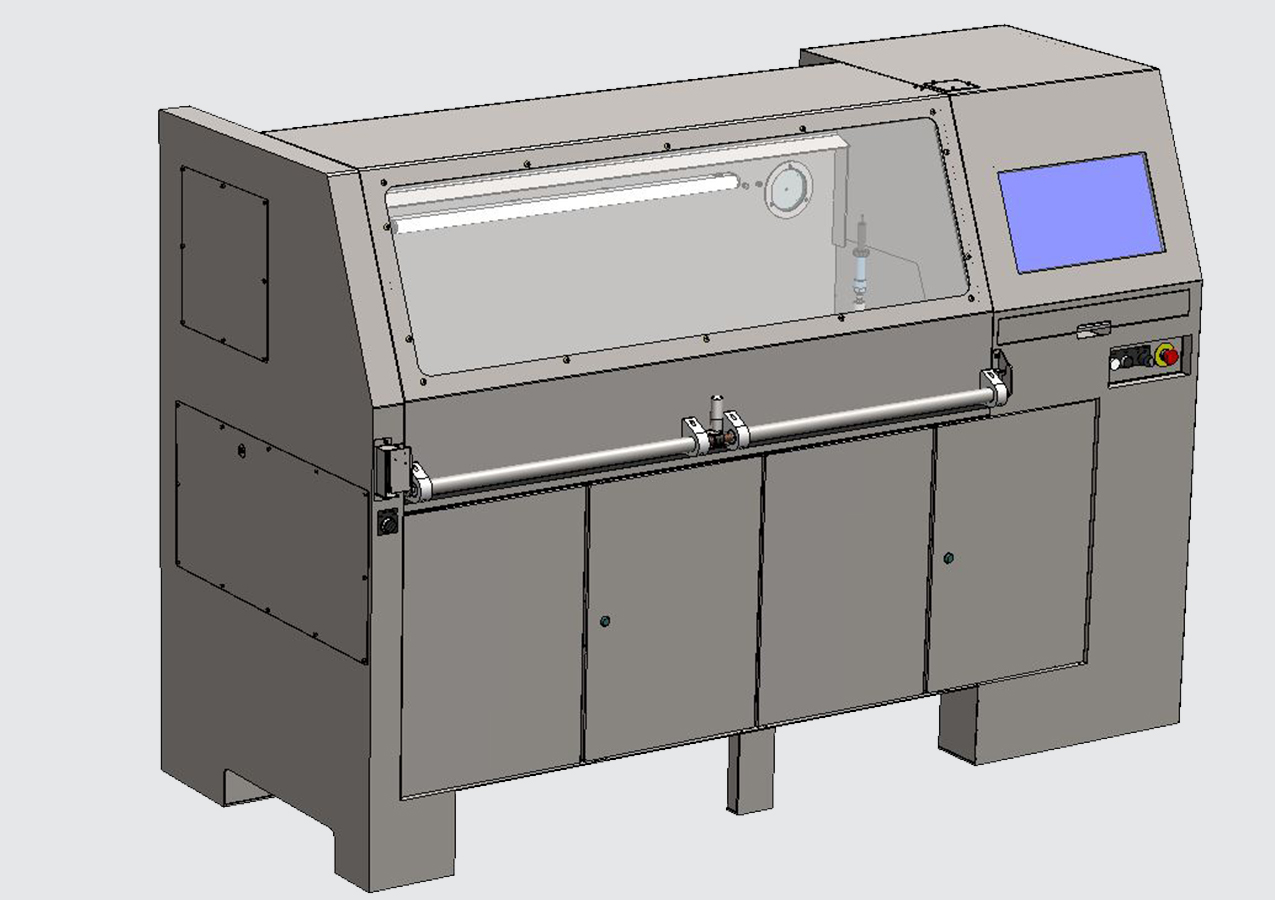

CAD Banco di prova a pressione ciclica
IL NOSTRO BANCO DI PROVA PRINCIPALE PER QUESTI TEST Banco di prova a pressione statica e ciclica per tubi e condotti LIFETUBE
Questo banco di prova è progettato per eseguire prove di pressione cicliche in acqua.
Funzioni principali
Questo banco di prova è progettato per eseguire prove di pressione cicliche in acqua, su uno o più prodotti contemporaneamente. Simula il colpo d’ariete nelle tubazioni o testa l’invecchiamento (in modalità accelerata) dei componenti. Verifica la presenza di perdite mediante la rilevazione della caduta di pressione o del flusso. Può essere utilizzato anche per effettuare prove di pressione su componenti soggetti a normative specifiche.
È possibile configurare la forma delle curve di sollecitazione. È possibile programmare il numero di cicli di prova e la loro sequenza.
Lo spurgo dell’aria è automatico e viene controllato misurando la rigidità del sistema.
Modalità di funzionamento
Lo scopo di un test è quello di applicare cicli di pressione statica, secondo un profilo trapezoidale, in un prodotto più o meno elastico.
- Installazione e serraggio del campione
- Collegamento del tubo di alimentazione e del tubo di scarico
- Impostazioni del software / selezione del programma
- Avvio dello scenario di test
- Drenaggio automatico, ciclo servocontrollato, monitoraggio automatico delle perdite
- Registrazione dei risultati dei test
Banco sviluppato per soddisfare questi standard:
