Banco di prova per nastri riscaldanti

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente, il Centre Scientifique et Technique du Bâtiment (CSTB), ha la missione di garantire la qualità e la sicurezza degli edifici e di supportare l’innovazione nel settore delle costruzioni. Questa missione si realizza attraverso le sue attività: ricerca ed esperienza, valutazione, certificazione e diffusione delle conoscenze.

Funzioni principali

Obiettivo

Progettare e realizzare un banco di prova per nastri riscaldanti destinato alla certificazione. Il sistema consente di eseguire prove di riscaldamento (fino a 180°C) e raffreddamento sui nastri, oltre a monitorarne la potenza.

Problematiche

Sviluppare un sistema di test per certificare che i nastri riscaldanti siano conformi alla norma NF EN 62395-1 (prove di prestazioni termiche delle resistenze di tracciamento parallelo e applicazioni su superfici isolate).

Soluzione e Risultato

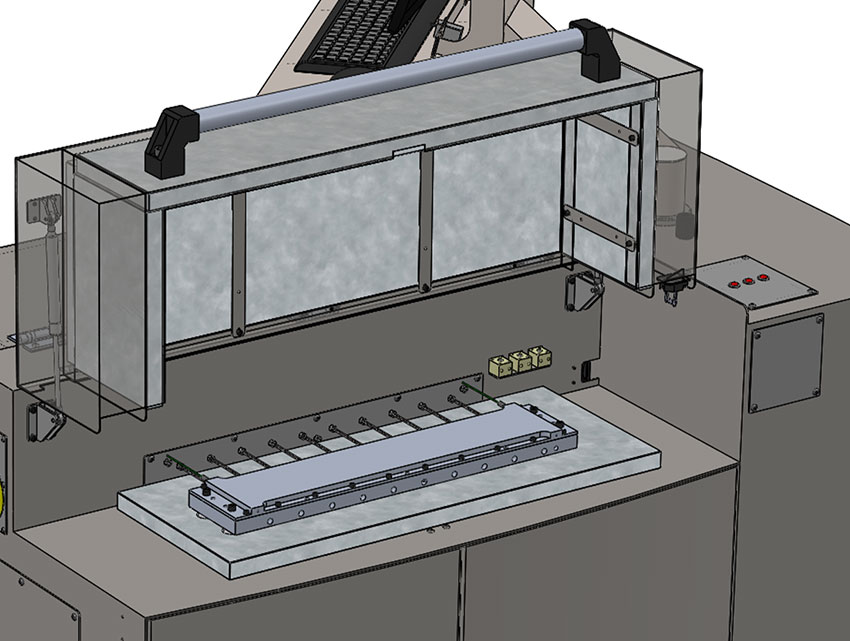

Il sistema proposto è costituito da una zona di prova, un circuito di regolazione della temperatura e un sistema di controllo per i nastri testati. Il banco è dotato di due zone di prova. I nastri riscaldanti (sia autoriscaldanti che a potenza costante) sono alloggiati in un dispositivo specifico fissato a una piastra di regolazione della temperatura. L’intero assemblaggio è racchiuso in un involucro dotato di isolamento termico. La regolazione termica della piastra è garantita da cartucce riscaldanti elettriche e da un circuito di olio per il raffreddamento. La zona di prova che ospita i campioni da testare comprende: Un coperchio di sicurezza. Un blocco di regolazione della temperatura. Morsettiere elettriche per il collegamento dei nastri riscaldanti. Tutte le prove sono gestite tramite un software sviluppato specificamente dai tecnici LF Technologies per questa applicazione. Il software di controllo offre un’interfaccia intuitiva ed ergonomica, integrando moduli di visualizzazione delle curve, analisi e report automatici.
