Banco di prova per test di fatica su palline

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il nostro cliente è un Istituto Universitario di Tecnologia (IUT) situato nel grande ovest della Francia.

Funzioni principali

Obiettivo

Realizzare test di fatica su materiali compositi, in grado di simulare sollecitazioni meccaniche rappresentative delle condizioni di utilizzo reale.

Problematiche

Il dispositivo di prova per test di fatica deve essere innovativo e adatto ai materiali da testare. Inoltre, il sistema deve essere modulare ed evolutivo per integrare nuove funzionalità in base ai progressi delle ricerche del cliente sul comportamento meccanico dei compositi, in combinazione con fattori come temperatura e umidità. Il sistema deve essere in grado di essere comandato secondo profili complessi di posizione o forza.

Soluzione e Risultato

LF Technologies propone un dispositivo composto da due attuatori elettrici, due sensori di forza e una consolle di comando. Ogni asse è controllato indipendentemente, sia manualmente che tramite una traiettoria programmata. Inoltre, ciascun asse è dotato di un motore lineare o brushless, gestito da un variatore. Il PC integrato dispone di un software specifico che consente di visualizzare e controllare le misurazioni, gli attuatori e i variatori (posizione ON/OFF, ricerca del punto zero, ecc.), di eseguire cicli automatici secondo una traiettoria programmata, di salvare i dati raccolti durante un test e di calibrare le misurazioni. Il controllo dei movimenti manuali o delle traiettorie programmate avviene tramite un comando analogico di velocità, mentre la posizione è rilevata tramite feedback da encoder. La misurazione della forza è effettuata tramite un sensore di trazione/compressione. La programmazione delle traiettorie complesse di posizione o forza avviene facilmente tramite file di calcolo, che possono derivare da misurazioni effettuate in condizioni reali. Questo sistema di comando può essere utilizzato autonomamente o integrato in un banco di prova per test di durata meccanica, al fine di verificare la resistenza a fatica di un prodotto o materiale. Viene installato in laboratori di Ricerca & Sviluppo.

Prodotti testati

Materiali compositi

Un materiale composito è un assemblaggio di almeno due componenti differenti che consente di ottenere un materiale con prestazioni globali migliorate. I materiali compositi sono costituiti da una struttura portante, che garantisce la resistenza meccanica, e da una matrice, un materiale che può essere plastico, metallico o ceramico.

Attuatore lineare

Test di fatica della pallina da tennis

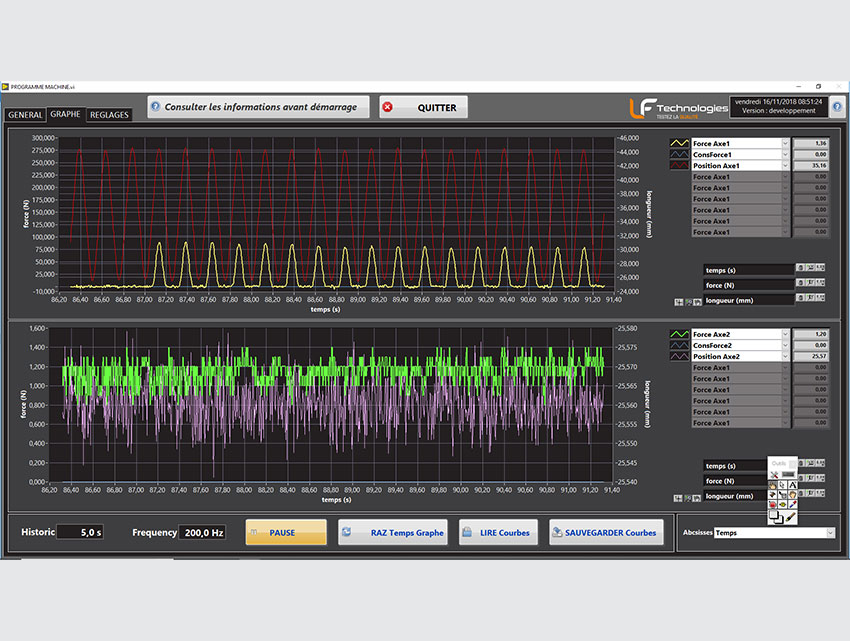

Schermo di analisi per test 3D

Fibre di carbonio testate

Banco di fatica per palline

Controllo degli attuatori per sistemi a fatica

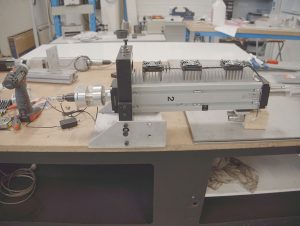

Attuatore lineare su banco di lavoro

Attuatore lineare

Test di fatica su palline da tennis

LF Technologies progetta e produce banchi di prova o macchine speciali di produzione personalizzate in base alle specifiche del cliente. Scoprite questa consolle di comando per attuatori, che può essere utilizzata autonomamente o integrata in un dispositivo di prova per test di fatica, al fine di testare la resistenza di qualsiasi prodotto o materiale.
