Banco di shock termico per tubazioni

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il CSTB (Centre Scientifique et Technique du Bâtiment) è uno dei clienti storici di LF Technologies. Il CSTB utilizza i nostri banchi di prova per numerosi tipi di rubinetterie e raccordi sanitari. Il CSTB ha la missione di garantire la qualità e la sicurezza degli edifici e di supportare l’innovazione nel settore delle costruzioni attraverso attività di ricerca, esperienza tecnica, certificazione e diffusione delle conoscenze.

Funzioni principali

Obiettivo

Verificare che il prodotto sia in buone condizioni e che non presenti deterioramenti (perdite, rotture, ecc.). Assicurarsi che il tubo resista alla pressione e agli shock termici per tutta la sua durata di vita.

Il test deve essere eseguito secondo la norma EN 12293 – Sistemi di tubazioni in plastica – Tubi termoplastici e raccordi per impianti di acqua calda e fredda in pressione – Metodo di prova per la resistenza delle giunzioni ai cicli di temperatura.

Problematiche

Garantire shock termici rapidi nonostante il grande volume delle tubazioni testate. Ridurre il consumo energetico richiesto per il riscaldamento e il raffreddamento dell’acqua dopo gli shock termici.

Soluzione e Risultato

L’apparecchiatura utilizzata è un anello che consente all’acqua di circolare in un tubo a una pressione dinamica controllata, a una temperatura controllata e a una portata controllata che limita la variazione di temperatura nel tubo in esame.

L’attrezzatura proposta è composta da tre sezioni principali:

• Zona di test, che include: La tubazione da testare; Un sistema di sollevamento; Un sistema di raffreddamento dell’aria.
• Quadro idraulico, che comprende: Serbatoi; Scambiatori di calore; Circuiti per la pressurizzazione dell’acqua calda e fredda.

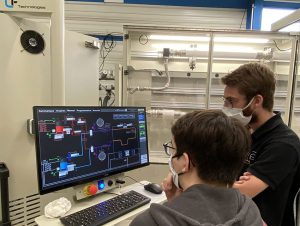

• Quadro elettrico rotante, che include: La plancia elettrica; Il pannello di comando.

Il sistema è progettato per calcolare il momento ottimale per commutare le valvole di deviazione tra i circuiti di acqua calda e fredda. Questo riduce al minimo il mescolamento tra acqua calda e fredda, con un conseguente risparmio energetico significativo.

La pressione in ingresso è generata da una pompa centrifuga con controllo automatico della pressione. La portata è regolata da una valvola a comando proporzionale in uscita. Il flusso è sufficientemente grande da garantire una perdita di temperatura inferiore a 5°C e abbastanza piccolo da mantenere l’omogeneità della pressione nel tubo (± 0,5 bar).
