Banco di test a pressione ciclica per scaldacqua

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Funzioni principali

Obiettivo

Eseguire test di pressione statica e ciclica sui serbatoi d’acqua calda, in conformità con la norma NF EN 12897 (Alimentazione idrica – Requisiti per preparatori di acqua calda accumulata a riscaldamento indiretto e non aperti all’aria).

Problematiche

Il cliente richiedeva un sistema costituito da sei postazioni idrauliche, con parametri di configurazione facili da gestire.

Soluzione e Risultato

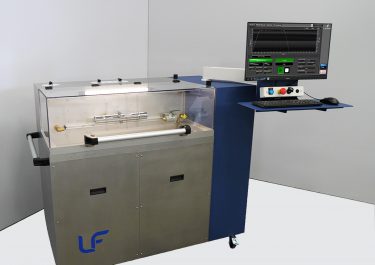

LF Technologies ha sviluppato un set di banchi per test a pressione ciclica, che consente l’esecuzione simultanea di test su più serbatoi d’acqua calda. Sistema idraulico avanzato: Una pompa idraulica a olio, azionata da un motore elettrico, movimenta l’olio in un serbatoio. L’acqua viene pressurizzata tramite la spinta dell’olio, consentendo variazioni precise di pressione sui serbatoi in test, seguendo cicli perfettamente controllati. Monitoraggio continuo: Un sensore di pressione installato nel circuito idrico registra e controlla i cicli di pressione, mentre un sensore di livello nel serbatoio dell’olio rileva eventuali variazioni di volume per individuare una possibile rottura del serbatoio in prova. Ricarica automatica: Una valvola elettromagnetica e una valvola di non ritorno riempiono il serbatoio e il circuito idrico a inizio di ogni ciclo. I test vengono configurati tramite un PC collegato al banco. I parametri impostabili includono pressione statica, pressione ciclica, durata delle fasi e numero di cicli. I test vengono avviati tramite un pannello di controllo posizionato frontalmente sul banco.
