Banco di Test per Telai di Biciclette

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Funzioni principali

Obiettivo

Combinare alte prestazioni meccaniche con un design industriale accattivante. Il banco, posizionato in negozio, deve essere in grado di eseguire, con le stesse condizioni di laboratorio, procedure di test normalizzate (conformi alla norma ISO/FDIS 4210). È fondamentale che i test e i risultati siano facilmente comprensibili anche per persone non esperte.

Problematiche

Il banco deve essere utilizzabile direttamente in negozio, garantendo le stesse condizioni di test di un laboratorio R&D. Deve garantire la sicurezza totale per il pubblico. La macchina deve essere silenziosa, eliminando l’utilizzo di sistemi pneumatici. Deve essere compatibile anche con l’uso da parte dei team di R&D per lo sviluppo di nuovi prodotti.

Soluzione e Risultato

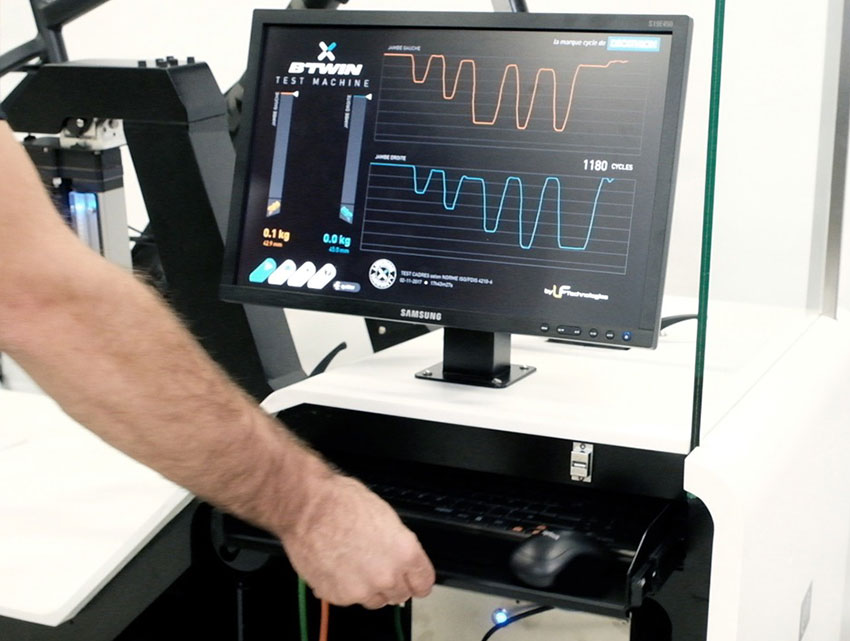

LF Technologies ha progettato un banco semplice e intuitivo da utilizzare, sia per quanto riguarda il montaggio del telaio sulla macchina che per l’uso del software. Un’attenzione particolare è stata dedicata alla visibilità del telaio durante il test e alla visualizzazione delle misurazioni (grafici delle forze applicate e numero di cicli), per renderle comprensibili anche a un pubblico non esperto. Funzionalità chiave: Una volta selezionata la procedura di test, il ciclo viene avviato automaticamente dopo la lettura di un badge RFID di identificazione. Durante il test, il telaio viene sottoposto a stress e sollecitazioni meccaniche. Il primo banco di prova per telai di biciclette è stato installato in un negozio pilota francese. Grazie a questo sistema, la qualità del prodotto testato è visibile in tempo reale dai clienti.

• Banco di test statico per forcelle, ruote e pneumatici.
• Banco di prova per sicurezza e resistenza statica della colonna di sterzo.
• Banco di test statico e di fatica per selle e reggiselle.
• Banco di prova per resistenza a fatica con carico verticale.
• Banco di test per sistemi frenanti.
• Banco di prova per resistenza e fatica di telai e forcelle.
• Banco di prova per simulazione di caduta.

Tutti i test possono essere eseguiti anche su biciclette elettriche. Contatta il nostro Ufficio Tecnico . Esempio di Estratti Normativi

4 Metodi di test per i telai: 4.1 Prova d’urto del telaio (caduta di un peso). 4.2 Prova d’urto telaio-forcella anteriore (caduta del telaio). 4.3 Test di fatica del telaio con forze applicate alla pedalata. 4.4 Test di fatica del telaio con forze orizzontali. 4.5 Test di fatica del telaio con forza verticale.

5 Metodi di test per le forcelle: 5.1 Prova di gioco per pneumatici su forcelle con sospensione. 5.2 Prova di trazione per forcelle con sospensione. 5.3 Prova di flessione statica sulla forcella anteriore. 5.4 Prova d’urto all’indietro sulla forcella anteriore. 5.5 Prove di fatica e urto sulla forcella anteriore. 5.6 Test per forcelle progettate per freni a disco o freni sul mozzo. 5.7 Test di trazione su forcelle non saldate.
