Centro di lavorazione per soglie di porte

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il cliente è un grande produttore di sistemi di chiusura per il settore edile.

Funzioni principali

Obiettivo

Automatizzare l’esecuzione di forature e fresature su profili in alluminio, come telai e soglie di porte, con alta precisione e semplicità d’uso.

Problematiche

Creare una macchina di lavorazione a 3 assi che sia facile da programmare e utilizzare, anche da operatori non specializzati nell’uso di macchine utensili. Ridurre al minimo i tempi morti (ad esempio, cambi utensile, fissaggio delle parti, ecc.). Garantire la versatilità per adattarsi a diversi tipi di profili e lavorazioni richieste.

Soluzione e Risultato

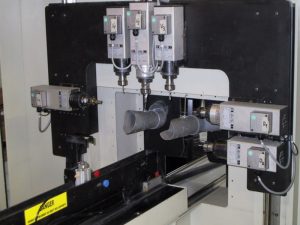

Broccia con utensili multipli: La macchina è dotata di broccie intercambiabili, ciascuna con utensili diversi. Questo permette di effettuare fori di vari diametri e operazioni di fresatura su un singolo profilo senza necessità di cambiare utensili durante il ciclo di lavorazione. Sistema di fissaggio e posizionamento: Il profilo da lavorare viene posizionato manualmente su un supporto amovibile con sistema di posizionamento di alta precisione. Un meccanismo di bloccaggio automatico, azionato dall’operatore, assicura il fissaggio stabile del pezzo durante la lavorazione. Rilevamento della posizione del profilo: Un sensore ottico rileva automaticamente l’estremità del profilo, permettendo la correzione automatica dei programmi di lavorazione in base al posizionamento effettivo. Movimenti sui 3 assi (X, Y, Z):

• Il profilo è fissato su un carrello che scorre su un supporto a doppio binario, con una corsa di 3 metri. Il movimento è azionato da una vite a ricircolo di sfere con dado rotante.
• Una struttura rigida verticale, montata al centro del telaio, scorre su due guide lineari di precisione per eseguire movimenti orizzontali. Il movimento è garantito da una vite a ricircolo di sfere orizzontale.
• Una seconda struttura verticale, montata sulla precedente, esegue movimenti verticali. È azionata da due viti a ricircolo di sfere sincronizzate.

La macchina è dotata di due software intuitivi che: Visualizzano la posizione degli utensili sugli assi X, Y e Z. Memorizzano programmi di lavorazione in modo illimitato, permettendo agli operatori di richiamare rapidamente configurazioni preimpostate. Facilitano la programmazione dei cicli di lavorazione, rendendo il sistema utilizzabile anche da personale non esperto.
