Modellatore di sedili

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il cliente è l’Institut Français des Sciences et Technologies des Transports, de l’Aménagement et des Réseaux (IFSTTAR). L’IFSTTAR è un attore chiave della ricerca europea in vari settori, come i trasporti e le infrastrutture.

Funzioni principali

Obiettivo

Determinare criteri oggettivi per misurare il comfort di un sedile al fine di progettare nuovi tipi di sedili per l’aeronautica e l’automotive, oltre a stabilire leggi statistiche relative al comfort d’uso.

Problematiche

L’apparecchiatura deve essere in grado di simulare diverse geometrie dei sedili e quantificare l’interazione tra il sedile e l’occupante. Il conformatore è progettato per essere utilizzato da adulti, coprendo un’ampia gamma di utenti dei mezzi di trasporto, comprese persone in sovrappeso (fino a 120 kg).

Soluzione e Risultato

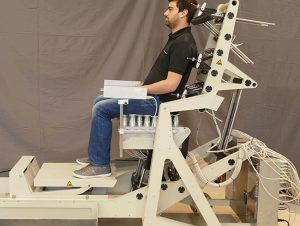

LF Technologies ha progettato per il cliente un conformatore di sedile in grado di soddisfare tutte le richieste. Il conformatore è composto da diversi attuatori che controllano la posizione di sottoinsiemi :

• Inclinazione globale del conformatore
• Movimento 2D del pavimento, movimento 3D della seduta, inclinazione dello schienale e regolazione 2D dei tre supporti lombare, dorsale e testa.

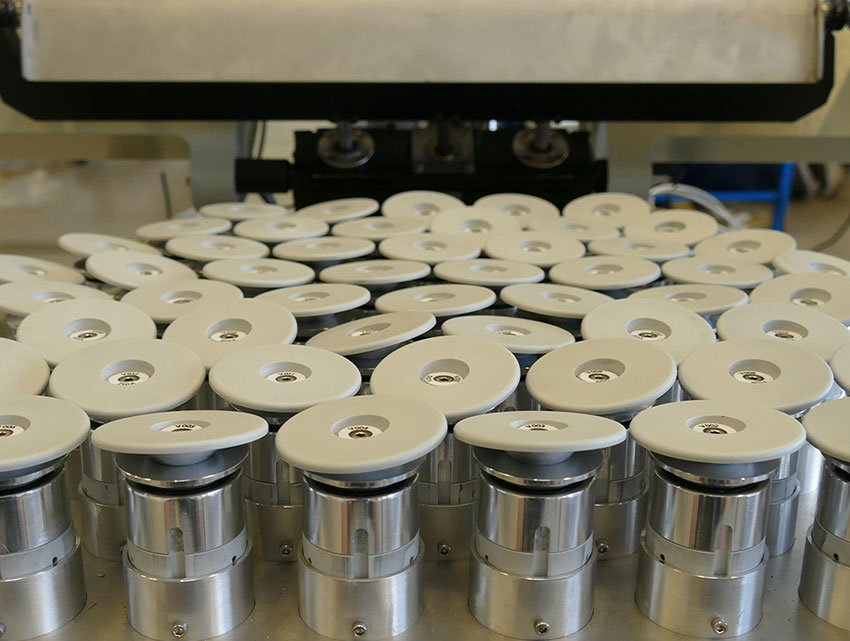

La seduta è dotata di una matrice di 52 cilindri, che possono essere comandati singolarmente o in gruppo. Ogni cilindro è dotato di un sistema di misurazione della forza di pressione e della forza di taglio. Un sistema automatico di rilevamento del rischio di interferenza tra i diversi elementi del sedile arresta i movimenti per evitare collisioni. Il PC di controllo, tramite un programma sviluppato con LabVIEW, è in grado di eseguire tutti i movimenti del sedile e della matrice, misurare le posizioni e le forze e modificare determinati parametri.

Interfaccia “Controllo soggetto”

Questa interfaccia consente il collegamento con il tablet fornito, tramite una connessione Wi-Fi, per permettere all’operatore di eseguire autonomamente i movimenti del sedile o della matrice.

Interfaccia “Palpazione lombare”

Questa interfaccia consente di effettuare movimenti del supporto lombare eseguendo una “scansione” su diversi punti della schiena del soggetto.

Interfaccia “Distribuzione forza matrice”

Questa interfaccia consente di azionare i cilindri della matrice per distribuire al meglio le forze di pressione. Il software consente anche di avviare “interfacce programmabili” sviluppate con LabVIEW, che comunicano con il software principale ricevendo i dati relativi a misurazioni di forza e posizione e inviando comandi di posizione. Queste interfacce programmabili possono essere sviluppate dai ricercatori e integrate direttamente nel sistema di controllo della macchina. L’utente può inoltre creare file di configurazione per il sedile e per la matrice, permettendo di salvare tutte le posizioni misurate e di posizionare il sedile o la matrice in qualsiasi configurazione registrata.
