Macchina di trazione/compressione a monocolonna
Banco di prova progettato per eseguire test di trazione e compressione a basse forze, fino all’arrangiamento o alla rottura, su campioni di piccole dimensioni.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
I nostri clienti, provenienti da diversi settori, richiedono questo tipo di banco di prova per eseguire test di trazione e compressione su materiali e componenti di piccole dimensioni.
Funzioni principali
Obiettivo
Eseguire test di trazione e compressione su materiali di piccole dimensioni, applicando forze ridotte, fino all’arrangiamento o alla rottura del campione.
Problematiche
Adattare la macchina di trazione/compressione per testare materiali con forme e geometrie differenti, garantendo precisione e flessibilità nell’utilizzo.
Soluzione e Risultato
La macchina è un banco a colonna singola, dotato di un carrello motorizzato guidato da una rotaia/cuscinetto a sfera e azionato da un sistema vite/chiocciola a sfera con vite rotante. La parte inferiore del telaio presenta un’apertura per il montaggio di un’ampia gamma di utensili. Il carrello mobile è costituito da 2 carrelli indipendenti (1 carrello motorizzato e 1 carrello libero) collegati tra loro da una barra di collegamento o dal trasduttore di forza stesso. Questo sistema protegge la cella di carico da elevate forze trasversali. L’azionamento è fornito da un motore passo-passo o da un motore brushless, a seconda del tipo di applicazione richiesta. La misura dello spostamento è fornita da un encoder di rotazione a vite a sfera ad alta precisione. La macchina è controllata da un PC. Il software di controllo è sviluppato appositamente per l’applicazione.
Prodotti testati
Test di ammortizzazione su scarpe sportive
- Test di trazione su nastro auto-aderente
- Test di rottura su pacchetti di chips
- Test di compressione su palline da tennis
- Test di scoppio della bottiglia di composta
Test di rottura della lampadina

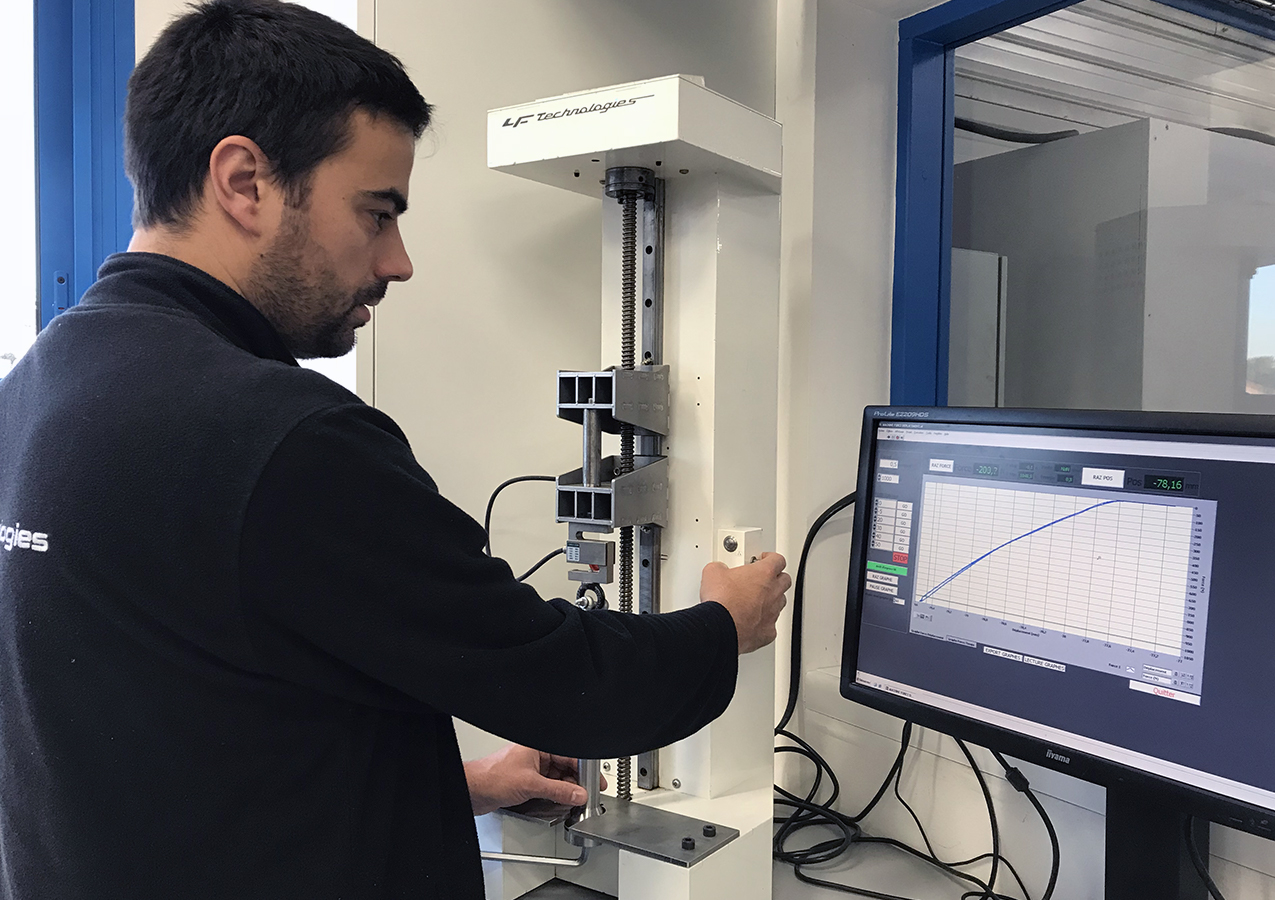

Macchina di trazione/compressione a monocolonna
Macchina di trazione/compressione a monocolonna
Test di ammortizzazione delle scarpe sportive
Test di ammortizzazione delle scarpe sportive

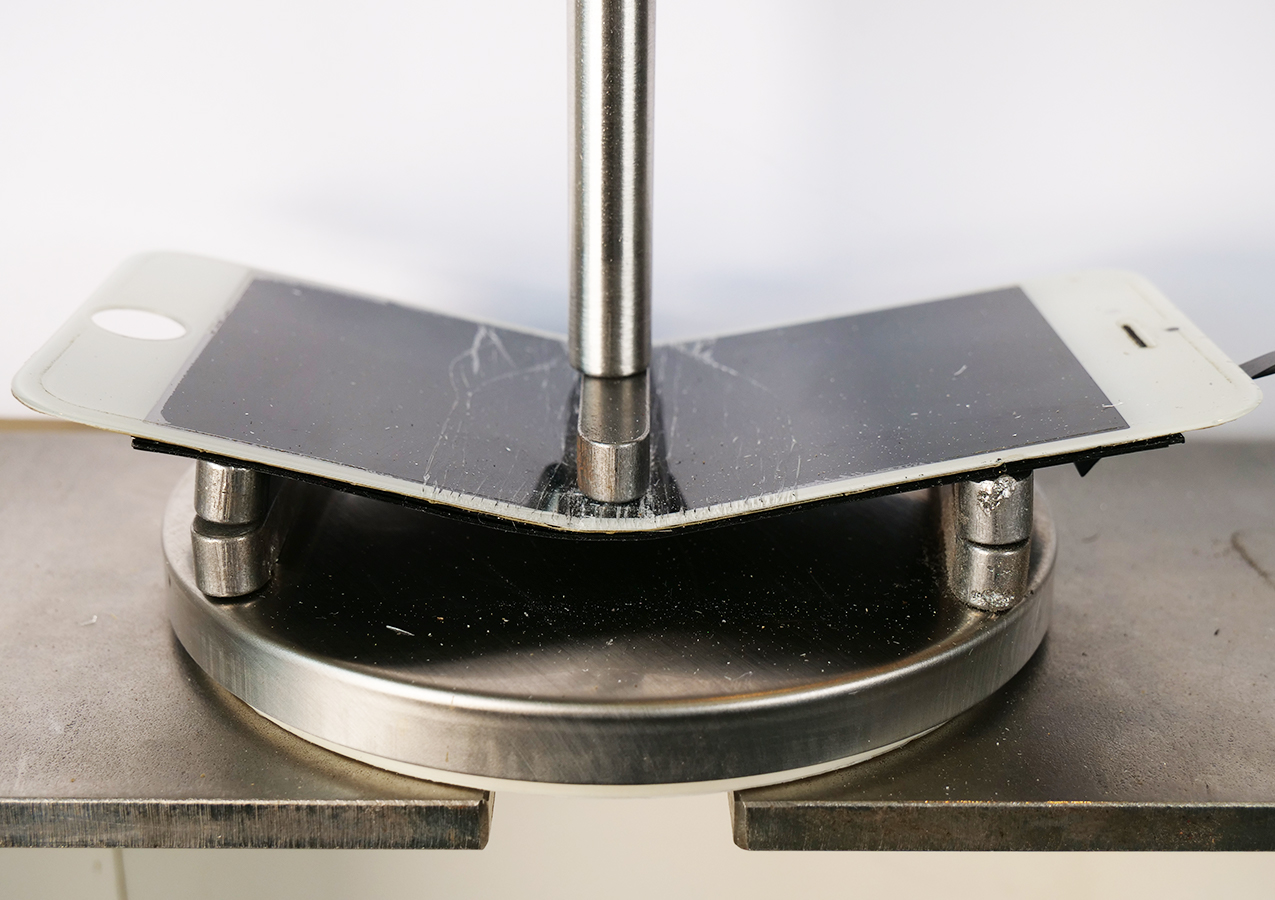

Test di interruzione del telefono
Test di interruzione del telefono
Test di resistenza dell’orologio
Test de résistance d'une montre
Test di scoppio della bottiglia di composta
Test di scoppio della bottiglia di composta
Test di compressione della pallina da tennis
Test de compression de balle de tennis

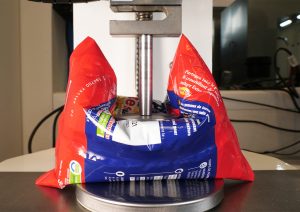

Test di rottura dei pacchetti di chip
Test di rottura dei pacchetti di chip
Test di trazione sul nastro adesivo
Test di trazione sul nastro adesivo
