Scanner 3D per pezzi dentati

LA SOLUZIONE FORNITA DA LF TECHNOLOGIES

Il cliente è uno specialista nella progettazione, produzione e distribuzione di prodotti e servizi per la trasmissione di potenza, come giunti di alta precisione per l’industria aeronautica.

Funzioni principali

Obiettivo

Controllare la geometria dei pezzi dentati per: Rilevare derive nei processi di lavorazione. Correggere rapidamente i parametri di produzione direttamente sulla linea di fabbricazione.

Problematiche

Complessità dei controlli: I pezzi dentati sono difficili da controllare con i sistemi convenzionali, come le macchine di misura tridimensionali, specialmente con tempi compatibili con una linea di produzione. Condizioni di lavorazione: I pezzi lavorati sono spesso lubrificati, il che comporta un’elevata lucentezza e complica l’uso di sistemi ottici tradizionali. Precisione e velocità: Il sistema deve fornire risultati in meno di un minuto, garantendo al contempo un’elevata precisione.

Soluzione e Risultato

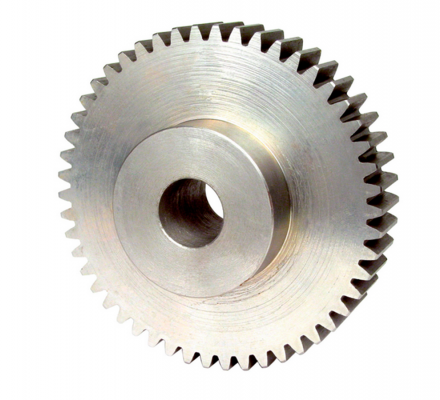

Il banco di prova sviluppato da LF Technologies è progettato per misurare pezzi torniti con ingranaggi esterni e un diametro interno di riferimento, al fine di verificare :

• Difetti generali (concentricità della parte superiore e inferiore dei denti, coronatura dei denti, ecc.)
• Difetti locali (rottura dell’utensile, circolarità, ecc.)

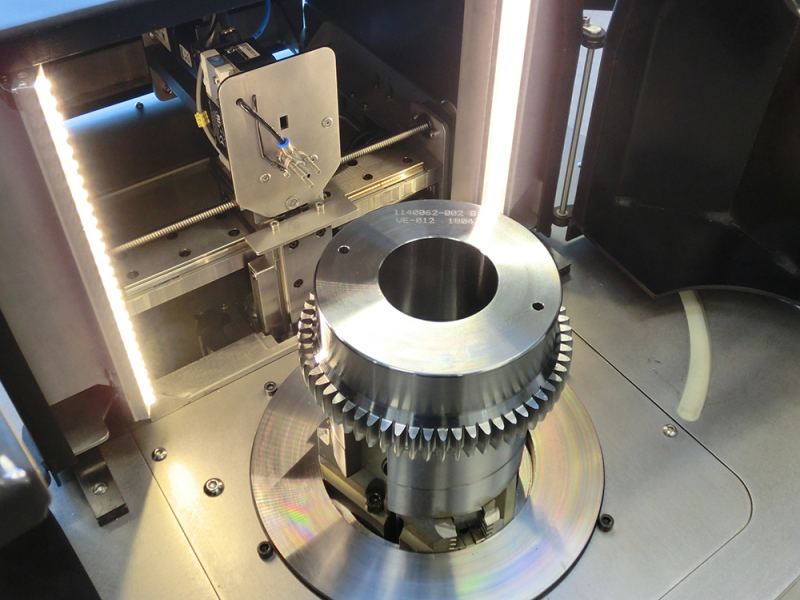

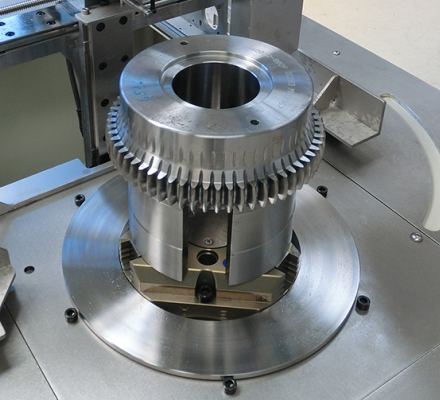

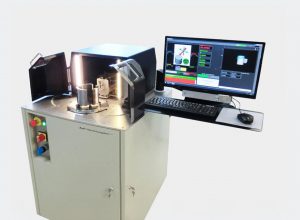

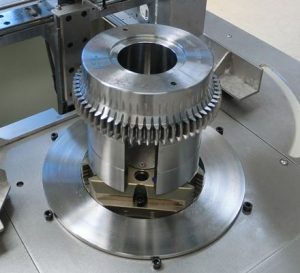

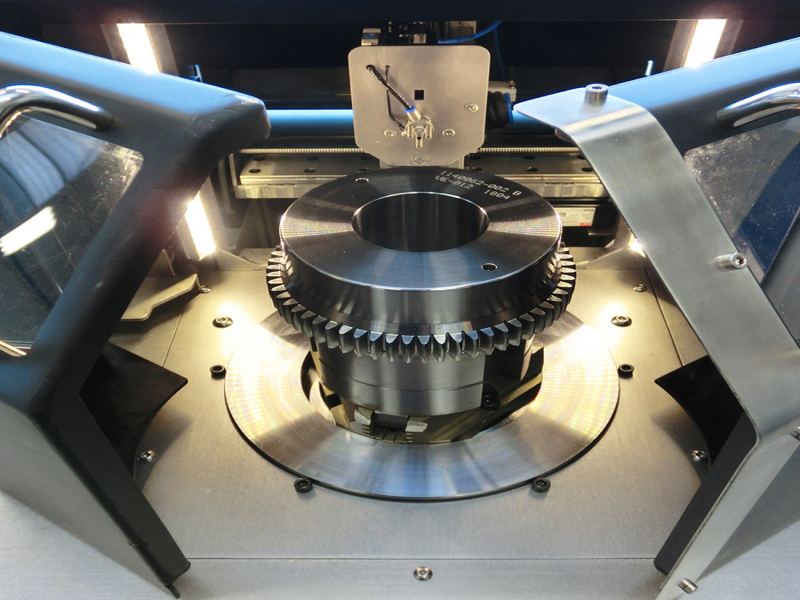

I nostri team di ingegneri hanno proposto un sistema di misurazione a scansione laser ad alta precisione e ad alta frequenza, abbinato a un software per l’elaborazione automatica dei risultati. Le misure vengono effettuate in meno di un minuto e analizzate automaticamente per produrre un rapporto dettagliato sui risultati, insieme ai parametri di impostazione della lavorazione. Il pezzo da ispezionare viene bloccato su una piattaforma girevole utilizzando un’attrezzatura appositamente adattata. Un sensore laser scansiona il pezzo secondo un programma scelto dall’operatore. L’insieme dei punti scansionati descrive un volume nello spazio. Il programma analizza le misure per estrarre da questa nuvola di punti i valori di concentricità, parallelismo, difetti di forma, ecc. Questo scanner 3D è un banco di prova di controllo integrato in una linea di produzione. È progettato per controllare il 100% della produzione.
