Controllo automatico della temperatura e banco di prova per cartucce termostatiche
Il banco di regolazione della cartuccia regola la posizione del controllo della temperatura e verifica le prestazioni della cartuccia.
Prodotti testati
Settore di attività
Funzioni principali
Il banco di regolazione e di test di cartucce termostatiche consente di testare il comportamento di una cartuccia termostatica (tenuta stagna, flusso, Anti-Scald) e di regolare manualmente o automaticamente il comando di regolazione della temperatura della cartuccia.
Il banco di regolazione e di controllo manuale delle cartucce termostatiche consente di eseguire:
- un test di tenuta stagna all’aria e/o all’acqua
- la regolazione della temperatura e del flusso dell’acqua miscelata
- la misurazione della temperatura dell’acqua miscelata ad elevate temperature
- la misurazione della tenuta stagna
- la misurazione Anti-Scald e di isteresi
Modalità di funzionamento
Scoprite come funziona il nostro controllo automatico della temperatura e il banco di prova per cartucce termostatiche.

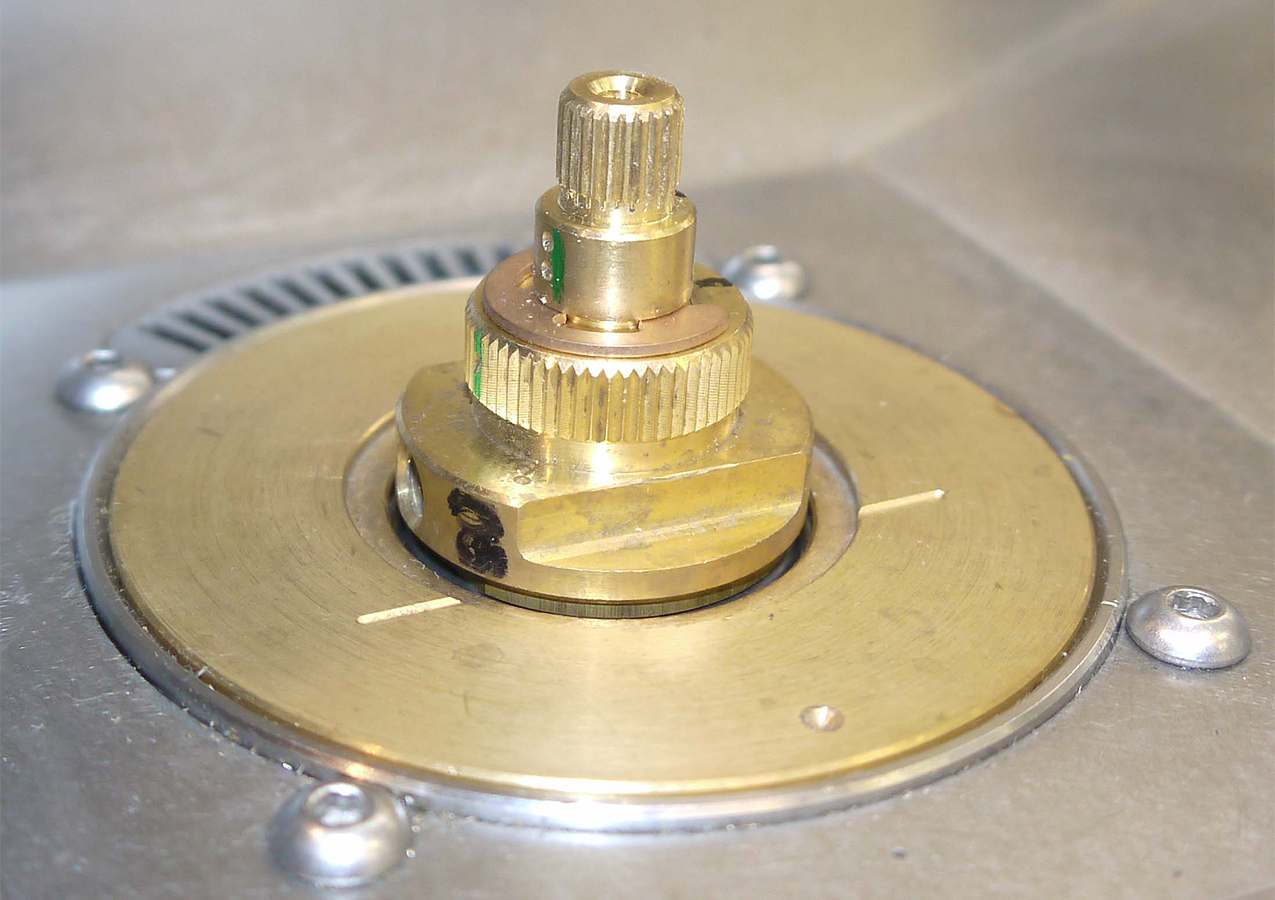

- Installazione della cartuccia
- Test di tenuta stagna all’aria e all’acqua
- Regolazione della temperatura miscelata
- Misurazione del flusso
- Test Anti-Scald (test di sicurezza) e misurazione dell’isteresi
- Marcatura della posizione di regolazione (opzionale)
- Svuotamento e soffiatura del miscelatore
Caratteristiche del dispositivo
- 1 telaio in acciaio inox
- Gruppo idraulico composto da:
- 2 pompe (AC e AF)
- 3 sensori di pressione
- 1 flussimetro di massa
- 5 sonde di temperatura (AC e AF)
- 1 cabina elettrica
- 1 PC e 1 touch screen
Vantaggi
- Rapidità e ripetibilità delle prove e delle regolazioni
- Bloccaggio e sbloccaggio automatico delle cartucce in completa sicurezza
- Archiviazione dei controlli dell’intera produzione
- Tracciabilità
Banco sviluppato per soddisfare questi standard:
EN-1112
Réglage de température et de débit
Les pompes amènent l’eau à la pression désirée et la machine règle automatiquement la température mitigée.
Réalisation de nombreux tests
Test d’étanchéité, débit, antiscald et hystérésis, température mitigée en plein chaud, variation de pression, etc.
Marquage de la position 38°C
Fresatura automatica della cartuccia per identificare la posizione della temperatura di miscelazione preimpostata e l'estrazione dei trucioli.
Endurance Controllo automatico della temperatura e banco di prova per cartucce termostatiche
Verifica dei Giunti: Test di tenuta per verificare la presenza di guarnizioni. Regolazione delle Pressioni: Controllo delle pressioni di acqua calda e fredda. Controllo delle Temperature: Verifica che le temperature dell’acqua siano entro il range definito dall’utente. Regolazione del Flusso: Controllo e regolazione del flusso d’acqua. Test di Temperatura Mitigata: Misurazione della temperatura con la cartuccia in posizione “pieno caldo” (norme C3 / ECAU). Controllo del Coppia di Manovra: Azionamento della cartuccia su tutta la sua corsa e verifica del coppia richiesta. Regolazione Automatica della Temperatura a 38°C: Regolazione della temperatura mitigata dell’acqua a 38°C. Test Antiscottatura e Isteresi: Test antiscottatura per garantire la sicurezza e verifica dell’isteresi del sistema. Incisione e Asciugatura: Fresatura della cartuccia per identificare il 38°C e asciugatura con soffiaggio d’aria.
Vantaggi di ThermControl-Auto
Riproducibilità
Rapidità e ripetibilità delle prove e delle regolazioni
Bloccaggio automatico
Bloccaggio e sbloccaggio automatico delle cartucce in totale sicurezza.
Rapporti automatici
Archiviazione di tutti i controlli di produzione, grazie ai rapporti di prova automatici.
Rilevamento dello strumento
Rilevamento automatico dell’utensile in base alla cartuccia e al test selezionato.
OPZIONI
Marquage automatique d’un repère en rotation
La marcatura automatica consente di eseguire una marcatura sul termoregolatore e sul corpo della cartuccia. Questa marcatura è associata a una specifica impostazione di temperatura regolabile (di solito 38°C) per consentire il corretto posizionamento della cartuccia nella valvola durante il montaggio.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Applicazioni del cliente
Volete saperne di più sui banchi prova idraulici? Scoprite qui quello che c’è da sapere e molto altro ancora!
Banco di Produzione per Cartucce di Rubinetti
Banco di prova per rubinetteria sanitaria progettato per testare simultaneamente due cartucce termostatiche. Consente di effettuare diverse misurazioni, test antiscottatura (antiscald), incisione della posizione 38°C, e altro ancora.
