Controllo della temperatura e banco di prova per valvole miscelatrici/cartucce termostatiche
Il banco di prova e regolazione delle valvole/cartucce termostatiche testa e regola le valvole/cartucce termostatiche in produzione (tenuta, portata, antiscottatura).
Prodotti testati
Settore di attività
Funzioni principali
Il banco di regolazione e di test di miscelatori termostatici consente di testare il comportamento di un miscelatore termostatico (tenuta stagna, flusso, Anti-Scald) e di modificare manualmente o automaticamente il comando di regolazione della temperatura del miscelatore. Il banco di regolazione e di controllo manuale dei miscelatori termostatici consente di eseguire:
- un test di tenuta stagna all’aria e/o all’acqua
- la regolazione della temperatura e del flusso dell’acqua miscelata
- la misurazione della temperatura dell’acqua miscelata ad elevate temperature
- la misura del flusso
- la misurazione Anti-Scald e di isteresi
Modalità di funzionamento
Scoprite come funziona il nostro controllo della temperatura e il banco di prova per le valvole miscelatrici termostatiche e le cartucce.
Ciclo di test programmabile:
- Installazione del miscelatore monocomando con bloccaggio automatico senza avvitamento
- Test di tenuta stagna all’aria e all’acqua
- Regolazione della temperatura miscelata
- Misurazione del flusso
- Test Anti-Scald (test di sicurezza) e misurazione dell’isteresi
- Marcatura della posizione di regolazione (opzionale)
- Svuotamento e soffiatura del miscelatore
Controllo: Il sistema è controllato da un computer. Il software consente :
- modifica e selezione dei programmi di test
- display di misura
- rapporto di controllo automatico dei lotti di produzione.
In modalità di produzione, l’operatore controlla direttamente il banco utilizzando i pulsanti del pannello sul lato anteriore del banco di prova. Piastre di prova: le valvole o le cartucce di miscelazione sono montate su una piastra di prova. Il banco può ospitare diverse piastre, ciascuna adattata a una diversa forma di rubinetto. Le piastre sono dotate di connettori ad innesto rapido, in modo da poter cambiare la piastra in pochi secondi.
Caratteristiche del dispositivo
- 1 telaio in acciaio inox
- Gruppo idraulico composto da:
- 2 pompe (AC e AF)
- 3 sensori di pressione
- 2 flussimetro di massa
- 3 sonde di temperatura (AC e AF)
- 1 cabina elettrica
- 1 PC e 1 touch screen
Bench sviluppato per soddisfare questi standard:
EN-1111
Platine de réglage des robinets thermostatiques
Vérification de la limite de température de sécurité sur les robinets thermostatiques.
Platine de réglage amovible pour test de robinets mitigeurs thermostatiques
Interchangeabilité simple et rapide des différentes platines de test.
Banc réglage température cartouches
Banco di controllo della temperatura della cartuccia
Platine de réglage pour cartouches thermostatiques
Piastra di regolazione per cartucce termostatiche

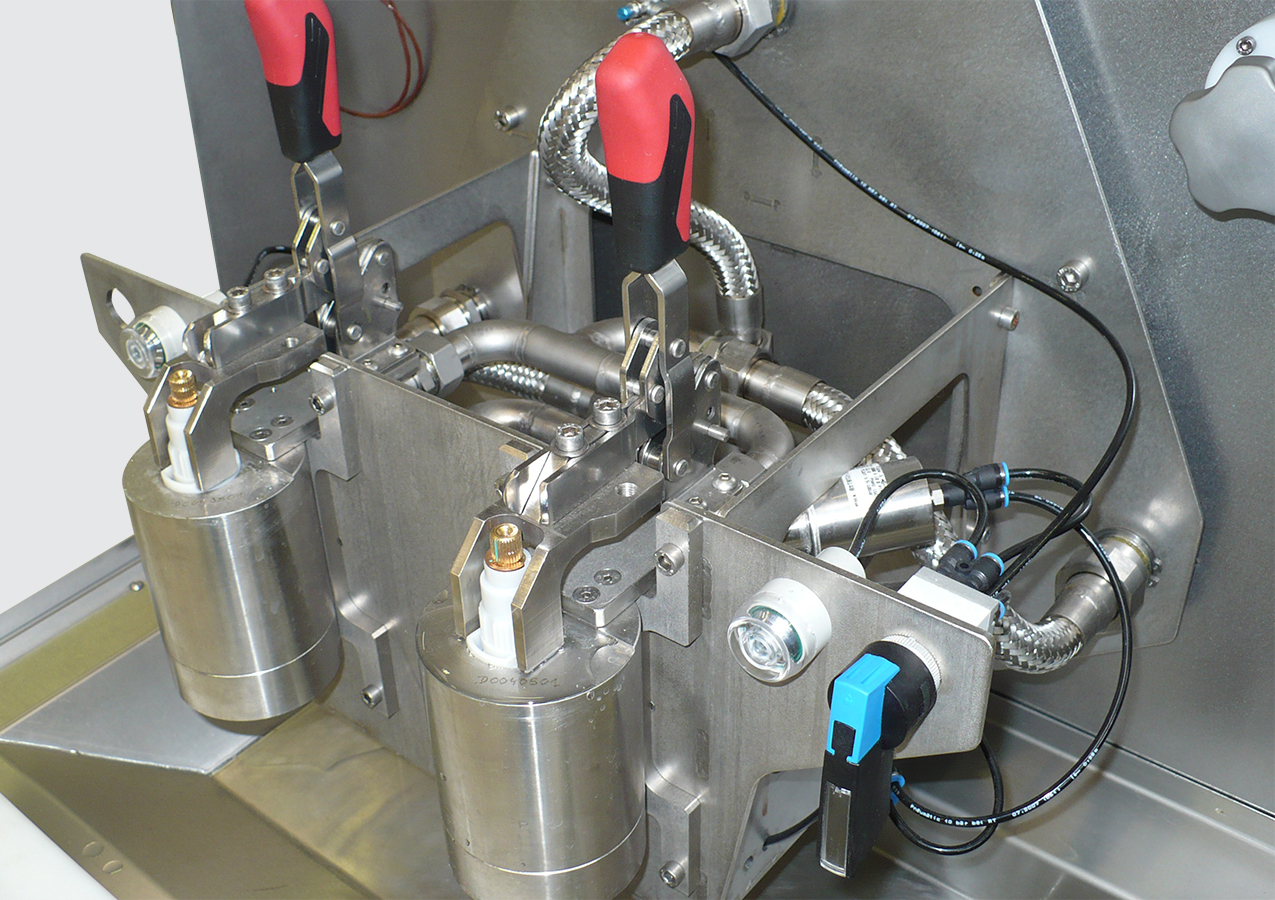

Zone de test des cartouches thermostatiques
Zona di prova della cartuccia termostatica
THERMCONTROL-MANU – Zone de Test de cartouche
Banco di controllo della temperatura della cartuccia
Vantaggi di ThermControl-Manu
Riproducibilità
L’uso di un software di controllo consente di eseguire test automatici in modo rapido e ripetuto.
Imbrigliare / sbrigliare
Bloccaggio e sbloccaggio automatico delle cartucce in totale sicurezza.
Ergonomia
I parametri sono impostati su un touch screen e le operazioni sono controllate da 3 pulsanti sul pannello frontale.
SPECIFICHE TECNICHE del termoregolatore e del banco di prova per valvole miscelatrici/cartucce termostatiche
Specifiche | ThermControl-Manu-Valve | ThermControl-Manu-Cart |
Pressione massima di prova | 5 bar | 5 bar |
Precisione di regolazione della pressione (a portata costante) | ± 0,02 bar | ± 0,02 bar |
Max. acqua calda/fredda | 2 x 25 l/min | 2 x 25 l/min |
Precisione di misurazione della temperatura | ± 0,3° C | ± 0,3° C |
Accuratezza della misurazione del flusso | ± 0,2 l/min | ± 0,2 l/min |
Precisione della misurazione della pressione | ± 0,02 bar | ± 0,02 bar |
Precisione della misura standard del volume antiscaldico | 25g /5s | 25g /5s |
Precisione della misura del volume antiscaldico (opzione di precisione) | 3g /5s | 3g /5s |
Scheda multistazione | NO | SÌ |
OPZIONI
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Précision-antiscald
Pour les mesures d'antiscald (coupure d'eau froide), l'option Précision-antiscald permet une mesure très précise du volume d'eau chaude. Grâce à cette haute précision, les durées de test antiscald peuvent être raccourcies afin d'augmenter la productivité.
Applicazioni del cliente
Volete saperne di più sui banchi prova idraulici? Scoprite qui quello che c’è da sapere e molto altro ancora!
Banco di prova per cartucce termostatiche per rubinetti
Progettato per test di regolazione e controllo su cartucce termostatiche, questo banco di prova idraulico valuta l’impermeabilità, la funzione antiscald (anti-bruciatura), il settaggio del flusso e della temperatura.
SOLUZIONI COMPLEMENTARI
Scoprite i nostri banchi di prova idraulici complementari per un test completo e preciso
