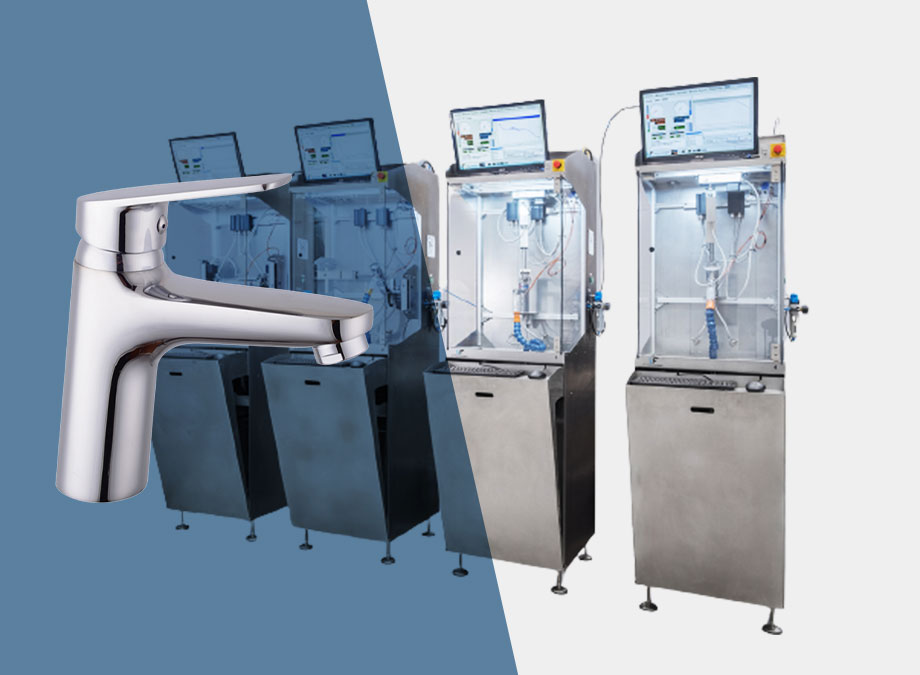

Banco di prova di resistenza per miscelatori meccanici monocomando
- Montaggio facile e rapido dei rubinetti indipendentemente dalla forma
- Test automatici, senza intervento manuale
- Arresto automatico in caso di perdita o di coppia di manovra anormale
- Riproducibilità del test
Prodotti testati
Settore di attività
Funzioni principali
Il banco di prova di resistenza è un banco di prova progettato per testare la durata di rubinetti, miscelatori, invertitori, miscelazione meccaniche e termostatiche in modo completamente automatizzato e in conformità agli standard NF, EN, ASSE ecc.
La macchina è dotata di un sistema di misurazione automatizzato che valuta l’affidabilità della rubinetti durante la sua vita, in base alle variazioni della coppia di funzionamento e della tenuta.
Modalità di funzionamento
Scoprite come funziona il nostro banco di prova idraulico per miscelatrici meccaniche monocomando.
- Fissaggio del rubinetto da testare sulla piastra centrale;
- Regolazione della posizione del rubinetto;
- Montaggio degli attuatori per il comando dei movimenti (rotazione o traslazione);
- Programmazione di prove sul display di comando;
- Avvio degli scenari.
Caratteristiche del dispositivo
- Telaio interamente in acciaio inox
- Controllo da PC
- Controllo della pressione 0,1 a 6 bar ± 0,05 bar
- Flusso 2x 25 l/min
- Rilevamento automatico di perdita
- Forza/coppia di manovra 100 N, 6 Nm
- Contenitore chiuso che garantisce la protezione contro gli spruzzi d’acqua
Banco sviluppato per soddisfare questi standard:
EN-817
Vantaggi di Life-817
Montaggio semplice
Installazione rapida e semplice di rubinetti di qualsiasi forma.
Arresto automatico
Arresto automatico in caso di perdita o di coppia di manovra anormale
Controllo da PC
Semplice avvio e monitoraggio dei test tramite il controllo del PC.
Recinto chiuso
Il contenitore chiuso protegge da potenziali spruzzi d’acqua.
CARATTERISTICHE TECNICHE del Banco di prova di resistenza per miscelatori meccanici monocomando
Spécifications | LIFE-817 |
Performances Hydrauliques | |
Débit EC et EF | 0-25 l/min |
Pression EC et EF | 0-6 bar |
Mesure de pression | ± 0,01 bar |
Débitmètrie EC, EF, EM | ± 0,1 l/min |
Performances Thermiques | |
Plage de température (selon source) | 5-75° C |
Mesure de température EC, EF, EM | ± 0,2° C |
Performances Mécaniques | |
Actionneur rotatif | |
Couple max. dans les 2 sens | 6 N.m |
Vitesse max. dans les 2 sens | 180°/s |
Résolution de la mesure de couple | 0,01 N.m |
Résolution de la mesure de position angulaire | 0,1° |
Angle de rotation max. | illimité |
Actionneur linéaire | |
Force max. dans les 2 sens | 100 N |
Course max. | 125 mm |
Vitesse max. | 40 mm/s |
Précision de la mesure de force | ± 0,1 N |
Précision de la mesure de position | ± 0,02 mm |
Dimensions d'un Poste | |
Largeur | 550 mm |
Profondeur | 650 mm |
Hauteur | 2 100 mm |
Poids | env. 170 kg |
OPZIONI
Attuatore Rotativo
Attuatore Rotativo
Attuatore lineare
L'attuatore lineare viene utilizzato per azionare i comandi delle valvole, come la portata di una valvola miscelatrice meccanica, i comandi della deviatrice, le valvole temporizzate, ecc. È dotato di misurazione della forza e della posizione e può essere controllato in base alla posizione, alla velocità e alla forza.
By-Pass caldo freddo
Il by-pass caldo-freddo consente di inviare acqua calda all'ingresso dell'acqua fredda del rubinetto e viceversa. Questo sistema viene utilizzato in particolare per raffreddare il corpo delle valvole termostatiche durante il test di disattivazione termica (spillatura iniziale).
Riduzione rapida della temperatura dell’acqua calda
Questo sistema consente di abbassare improvvisamente la temperatura dell'acqua calda fino a 12°C in pochi secondi. Viene utilizzato in particolare per caratterizzare il comportamento delle valvole miscelatrici termostatiche in caso di variazione improvvisa della temperatura dell'acqua calda.
Distributore d’acqua al circuito caldo e freddo per il risparmio energetico e il circuito chiuso
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Motorizzazione della piastra di montaggio dell’attrezzatura
La motorizzazione della piastra di montaggio della valvola consente di posizionare con precisione e facilità la valvola rispetto alla trave di montaggio dell'attuatore lungo 2 assi (traslazione e rotazione). Grazie al controllo del programma, l'utente può memorizzare una posizione di prova specifica associata a un particolare tipo di valvola.
Software di analisi e reporting automatico
Il software di analisi e reportistica automatica consente di analizzare ogni funzione di prova dai file di misura secondo vari standard, di visualizzare curve e risultati numerici e di produrre un rapporto di prova automatico.
Test di pressione statica fino a 16 bar
Questo sistema consente di effettuare prove di tenuta ad alta pressione quando la valvola è in posizione chiusa, fino a 16 bar.
Rilevamento di perdite interne ed esterne
Il sistema di rilevamento delle perdite interne ed esterne è composto da 2 sensori di rilevamento delle perdite. Il primo è posizionato all'uscita del rubinetto per verificare che il rubinetto non perda quando è in posizione chiusa (perdita interna). Il secondo è posizionato sul lavandino di recupero per rilevare eventuali perdite esterne anomale dal rubinetto e interrompere il test e l'alimentazione dell'acqua al banco.
Serbatoi interni per il controllo della temperatura tramite scambiatori su fonti esterne
I serbatoi di controllo della temperatura regolano la temperatura dell'acqua calda e fredda all'interno del banco e sono quindi indipendenti da alimentazioni esterne. Grazie al volume limitato dei serbatoi, il setpoint della temperatura può essere modificato in meno di un minuto e il controllo della temperatura ad alta precisione è possibile indipendentemente dalle condizioni di prova e dall'alimentazione del banco. Le capacità di riscaldamento e raffreddamento sono fornite da forniture esterne di acqua, che possono essere un circuito dell'impianto esistente o circuiti di acqua calda e fredda indipendenti.
