Banco di prova per le prestazioni di rubinetti termostatici
- Montaggio facile e rapido dei rubinetti indipendentemente dalla forma
- Test automatici, senza intervento manuale
- Riproducibilità del test
- Test standard secondo le normative NF, EN, ASSE, NHS
Prodotti testati
Settore di attività
Funzioni principali
Il banco di prova delle prestazioni termostatiche ha come funzione quella di studiare le prestazioni idrauliche dei miscelatori monocomando termostatici e dei limitatori. Questo banco di prova consente di analizzare con precisione la reazione dei dispositivi alle variazioni di temperatura (AC), di flusso e di pressione (AC, AF), ecc.
Modalità di funzionamento
Il banco di prova genera pressione attraverso pompe servoassistite e controlla il movimento delle manopole di comando dei miscelatori monocomando e dei limitatori grazie ad attuatori motorizzati. Questi attuatori sono installati su una traversa a “C”, che consente un fissaggio flessibile di ogni tipo di rubinetti. Quando i dispositivi da testare sono posizionati sul banco di prova, si svolgono gli scenari di test precedentemente programmati per azionare il rubinetto, misurare le pressioni, i flussi e le temperature, ecc.
Caratteristiche del dispositivo
- Piastra di orientamento e di posizionamento del dispositivo da testare
- Attuatori automatici di manovra per ogni tipo di rubinetti
- Telaio interamente in acciaio inox
- Controllo da PC
Specifiche tecniche
- Manovra dei dispositivi di comandi servoassistiti dall’apprendimento automatico
- Generazione di pressione servoassistita (acqua calda, acqua fredda) da 0 a 6 bar (± 0,05) da 0 a 2×25 l/min
- Variazione di pressione istantanea tramite programmazione
- Forza e coppia di manovra 100 N, 6 Nm
- Integrazione automatica delle normative di prova nel software
- Redazione e pubblicazione automatica di relazioni di prove in base alle normative selezionate
- Archiviazione e trasmissione dei dati
- Ottimizzazione del recupero dell’acqua (calda – fredda)
- Il set include:
- 2 pompe
- 2-3 servomotori
- 2-3 sensori di pressione
- 2 flussimetri
- 4 misurazioni di temperatura
Mitigeur mécanique
Gli attuatori lineari e rotativi regolano le portate e le temperature.
Mitigeur thermostatique
Due attuatori rotanti sono posizionati sulle valvole miscelatrici termostatiche per eseguire un test completo in conformità agli standard NF3.
Montage simple
Il posizionamento delle valvole sugli attuatori è facile e veloce.

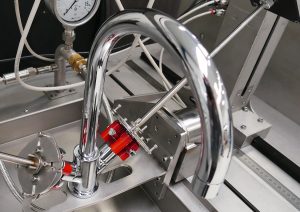

Mélangeur mécanique
Il banco di prova è adatto per i test di resistenza delle valvole miscelatrici meccaniche.
Resistenza termostatica
Movimento automatizzato di una valvola miscelatrice termostatica che utilizza 2 attuatori rotanti, uno per il controllo della temperatura e uno per il controllo della portata.
Vantaggi di Perf-Multi
Flessibilità della panca
Il banco di prova può essere adattato a un’ampia gamma di valvole, ampliando così lo spettro dei prodotti da testare.
Test automatici
I test vengono eseguiti automaticamente, quindi non è necessario alcun intervento manuale.
Rapporti automatici
Redazione automatica di rapporti di prova secondo gli standard selezionati.
SPECIFICHE TECNICHE del banco di prova per valvole termostatiche
Spécifications | PERF-MULTI |
Performances hydrauliques | |
Débit EC et EF | 0-25 l/min |
Pression EC et EF | 0-6 bar |
Mesure de pression | ± 0,01 bar |
Débitmètrie EC, EF, EM | ± 0,1 l/min |
Régulation de pression EC et EF | ± 0,05 bar |
Performances thermiques | |
Mesure de température EC, EF, EM | ± 0,2° C |
Performances mécaniques | |
Actionneur rotatif | |
Couple max. dans les 2 sens | 6 N.m |
Vitesse max. dans les 2 sens | 180°/s |
Résolution de la mesure de couple | 0,01 N.m |
Résolution de la mesure de position angulaire | 0,1° |
Angle de rotation max | illimité |
Actionneur linéaire | |
Force max. dans les 2 sens | 100 N |
Course max | 125 mm |
Vitesse max | <40 mm/s |
Précision de la mesure de force | ± 0,1 N |
Précision de la mesure de position | ± 0,1 mm |
Dimensions d'un poste | |
Largeur | 1 400 mm |
Hauteur | 1 500 mm |
Profondeur | 800 mm |
Poids | ≈250 kg |
OPZIONI
Actionneur rotatif
L'attuatore rotante viene utilizzato per azionare i comandi delle valvole rotanti. È dotato di misurazione della coppia e della posizione e può essere controllato in termini di posizione, velocità e coppia. L'albero di uscita è un albero cavo scanalato che può essere montato con un'ampia gamma di utensili. Può anche essere accoppiato a un attuatore lineare (per azionare, ad esempio, valvole miscelatrici meccaniche a leva singola).
Actionneur linéaire
L'attuatore lineare viene utilizzato per azionare i comandi delle valvole, come la portata di una valvola miscelatrice meccanica, i comandi della deviatrice, le valvole temporizzate, ecc. È dotato di misurazione della forza e della posizione e può essere controllato in base alla posizione, alla velocità e alla forza.
By-Pass Chaud Froid
Il by-pass caldo-freddo consente di inviare acqua calda all'ingresso dell'acqua fredda del rubinetto e viceversa. Questo sistema viene utilizzato in particolare per raffreddare il corpo delle valvole termostatiche durante il test di disattivazione termica (spillatura iniziale).
By-Pass de refroidissement
Bypass di raffreddamento
By-Pass de refroidissement
Bypass di raffreddamento
Abaissement rapide de température d’eau chaude
Questo sistema consente di abbassare improvvisamente la temperatura dell'acqua calda fino a 12°C in pochi secondi. Viene utilizzato in particolare per caratterizzare il comportamento delle valvole miscelatrici termostatiche in caso di variazione improvvisa della temperatura dell'acqua calda.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Quando il circuito di alimentazione idrica di un banco è un circuito chiuso, il Distributore permette di restituire l'acqua miscelata dal rubinetto al circuito dell'acqua calda da un lato e a quello dell'acqua fredda dall'altro, in proporzione alla temperatura. Grazie a questo sistema, le capacità di riscaldamento e raffreddamento dei generatori di acqua calda e fredda possono essere notevolmente ridotte.
Motorisation de la platine de fixation des appareils
La motorizzazione della piastra di montaggio della valvola consente di posizionare con precisione e facilità la valvola rispetto alla trave di montaggio dell'attuatore lungo 2 assi (traslazione e rotazione). Grazie al controllo del programma, l'utente può memorizzare una posizione di prova specifica associata a un particolare tipo di valvola.
Tests de pression statique jusqu’à 16 bar
Questo sistema consente di effettuare prove di tenuta ad alta pressione quando la valvola è in posizione chiusa, fino a 16 bar.
Détection de fuites internes et externes
Il sistema di rilevamento delle perdite interne ed esterne è composto da 2 sensori di rilevamento delle perdite. Il primo è posizionato all'uscita del rubinetto per verificare che il rubinetto non perda quando è in posizione chiusa (perdita interna). Il secondo è posizionato sul lavandino di recupero per rilevare eventuali perdite esterne anomale dal rubinetto e interrompere il test e l'alimentazione dell'acqua al banco.
Cuves internes de régulation de température par échangeurs sur sources externes
I serbatoi di controllo della temperatura regolano la temperatura dell'acqua calda e fredda all'interno del banco e sono quindi indipendenti da alimentazioni esterne. Grazie al volume limitato dei serbatoi, il setpoint della temperatura può essere modificato in meno di un minuto e il controllo della temperatura ad alta precisione è possibile indipendentemente dalle condizioni di prova e dall'alimentazione del banco. Le capacità di riscaldamento e raffreddamento sono fornite da forniture esterne di acqua, che possono essere un circuito dell'impianto esistente o circuiti di acqua calda e fredda indipendenti.
Logiciel d’analyse et de rapport automatique
Il software di analisi e reportistica automatica consente di analizzare ogni funzione di prova dai file di misura secondo vari standard, di visualizzare curve e risultati numerici e di produrre un rapporto di prova automatico.
