Banco di prova per pressione e temperatura cicliche
Banco di prova idraulicoBanco di prova per pressione e temperatura cicliche
TCPump

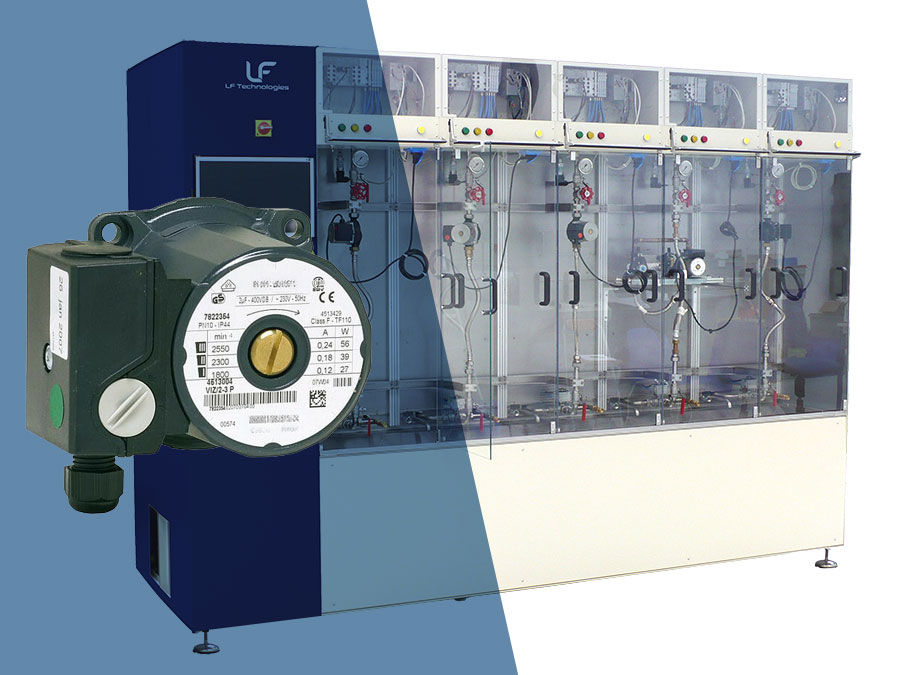

Banco di prova per pressione e temperatura cicliche

Questo banco viene utilizzato per testare la resistenza alla pressione e alla temperatura degli apparecchi sanitari.

Pressione di test

da 0,5 a 30 bars

Temperatura AF

da 15 a 35°C

Temperatura AC

da 35 a 105°C

Corsa moltiplicatore di pressione

350 mm

Prodotti testati

Settore di attività

Riscaldamento sanitario

Funzioni principali

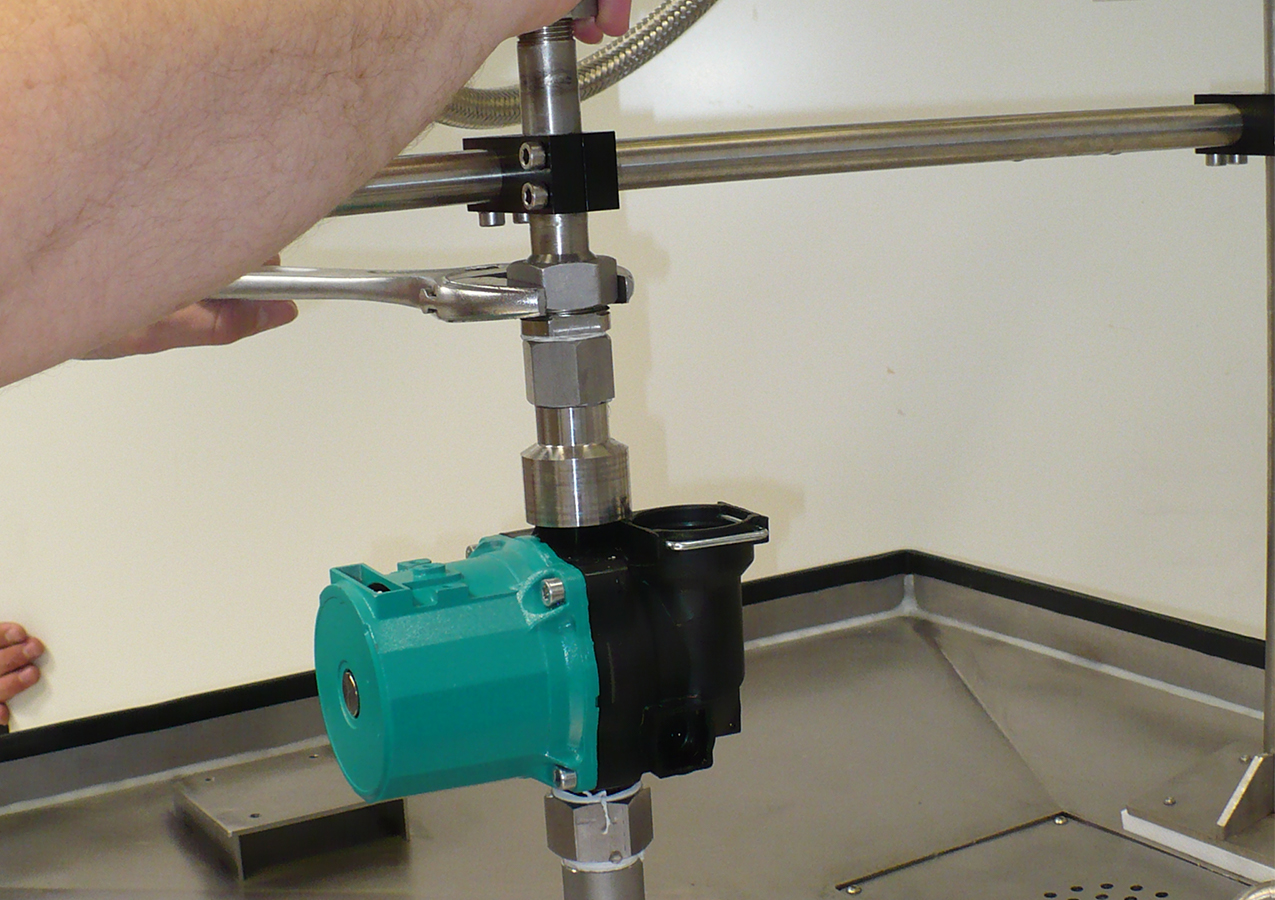

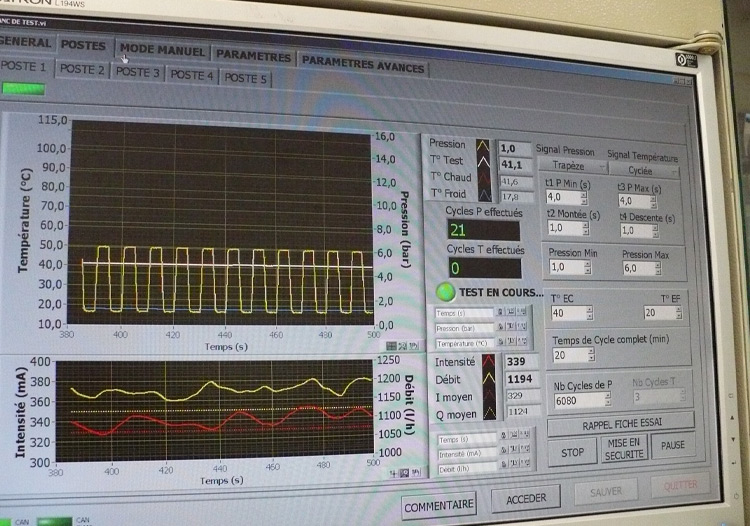

Il circuito di prova consente di testare in durata la resistenza alla pressione e alla temperatura di pompe, circolatori, dispositivi di rubinetteria o dispositivi sanitari. Il software consente di seguire, in maniera controllata, il progressivo deterioramento del campione testato. Il banco di test è destinato principalmente ai laboratori di ricerca e sviluppo che desiderano ottimizzare lo sviluppo del prodotto.

Modalità di funzionamento

Scoprite come funziona il nostro banco prova a pressione e temperatura cicliche

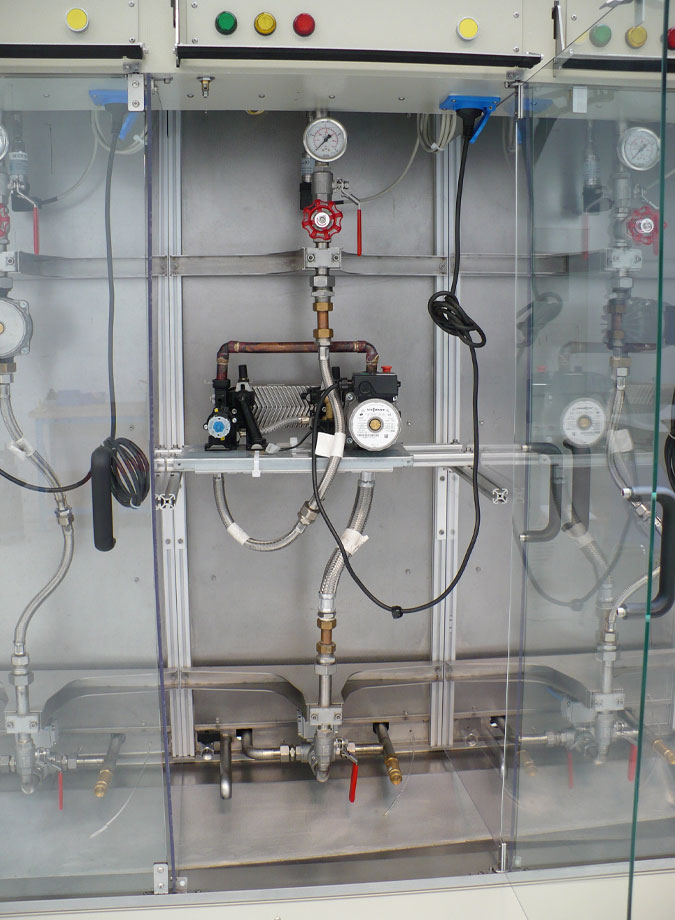

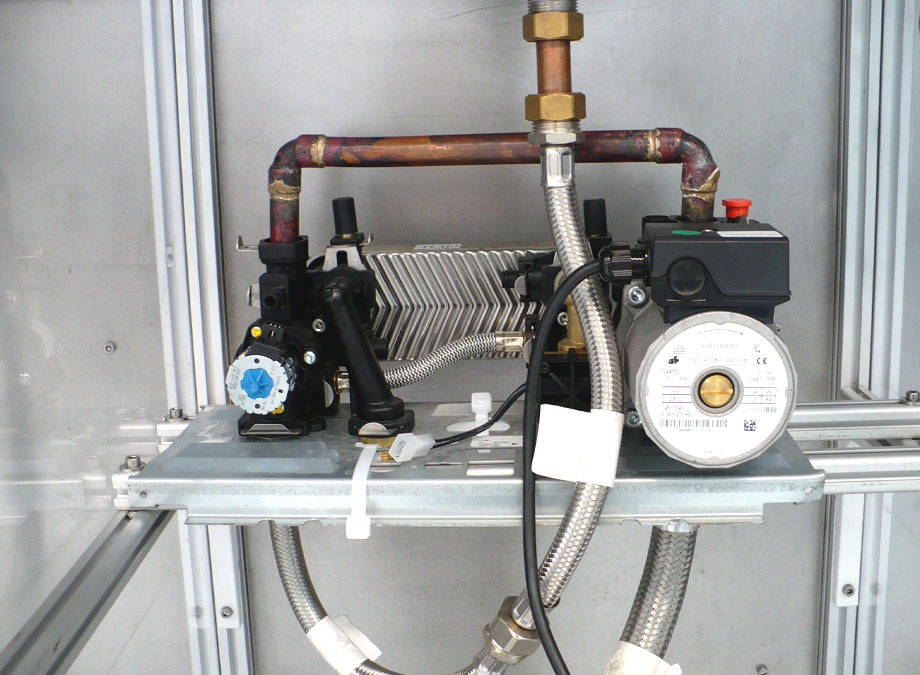

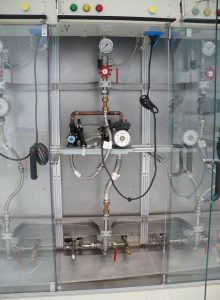

Una volta installato il dispositivo, viene alimentato con acqua e subisce dei cicli di variazione di pressione e temperatura. Grazie ai bassi volumi di acqua calda e acqua fredda, il banco di test offre un consumo energetico molto efficiente rispetto alle soluzioni convenzionali sul mercato.

Vantaggi

  • Notevole risparmio energetico grazie all’ottimizzazione degli scambi di acqua calda e fredda durante gli shock termici
  • Possibilità di testare più dispositivi simultaneamente e indipendentemente

Vantaggi di TCPump

Risparmio energetico

Risparmio energetico

Notevole risparmio energetico grazie all’ottimizzazione degli scambi di acqua calda e fredda durante gli shock termici

Indipendenza delle stazioni di prova

Indipendenza delle stazioni di prova

Diversi test vengono eseguiti contemporaneamente su più componenti e stazioni indipendenti.

Ingombro ridotto

Ingombro ridotto

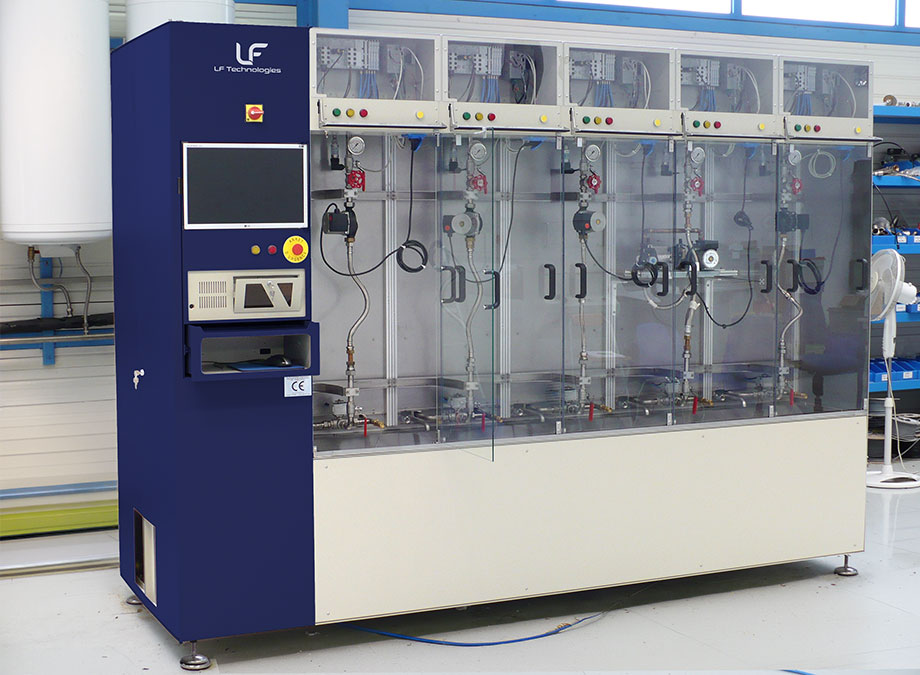

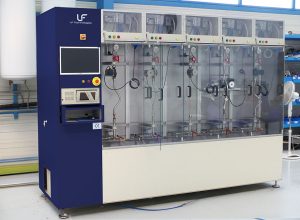

Un ingombro ridotto, con dimensioni di 3×1 m e un’altezza di 2,20 m (per 5 postazioni di lavoro indipendenti).

Montaggio semplice

Montaggio semplice

I prodotti da testare sono facili da montare sul banco e richiedono un movimento minimo dell’operatore.

CARATTERISTICHE TECNICHE del banco di prova a pressione e temperatura ciclica

Caratteristiche

TCPump

Prestazioni

Pressione di prova

da 0,5 a 30 bar

Temperatura EF

da 15 a 35°C

Temperatura CE

da 35 a 105°C

Alimentazione (trifase + neutro + terra)

400 V - 32 A

Condizione di prova massima per unità di raffreddamento da 2000 W (Eurodifroid - Rif. : RFC 20 230V-1-50 Hz)

4 stazioni in un ciclo di 20 minuti tra 25 e 95°C

Corsa dell'intensificatore di pressione

350 mm

Ø pistone moltiplicatore

Ø 16

Acquisizione (per la registrazione dei file)

50 ms

Precisione del controllo della pressione (secondo trapezio, seno, ecc.)

± 0,1 bar

Precisione del controllo della temperatura (fase stabilizzata)

± 2°C

Dimensioni

Lunghezza

≈ 3 000 mm

Larghezza

≈ 1 000 mm

Altezza

≈ 2 200 mm

Peso

≈ 1 200 kg
