Banco di prova per rubinetti – pressione statica e ciclica
- Test standard secondo le norme (esempio NF077-doc tech 3)
- Cicli di pressione programmabili
- Installazione rapida e semplice di rubinetti e accessori di qualsiasi forma
- Spegnimento automatico in caso di perdita del prodotto in esame
Prodotti testati
Settore di attività
Funzioni principali
Questo banco di prova per rubinetti è progettato per testare la tenuta e la resistenza alla pressione di rubinetti e accessori per rubinetti (tubi flessibili).
Il banco può eseguire prove di pressione statica, fino allo scoppio, e prove di pressione alternata per simulare il colpo d’ariete.
Modalità di funzionamento
Il prodotto in esame viene collegato alle prese sul pannello frontale. Per l’alimentazione o lo sfiato del prodotto si utilizzano valvole manuali.
Il banco di prova è dotato di un sistema di pressurizzazione che utilizza un pistone motorizzato per comprimere l’acqua nel circuito. Lo spostamento del pistone del generatore di pressione fornisce una misura di volume. Una variazione improvvisa di questa misura di volume può essere utilizzata per rilevare una perdita o uno scoppio.
Il sistema è dotato di un sistema di autoapprendimento che regola automaticamente i parametri del ciclo di pressione, ottimizzando la forma del ciclo di pressione senza alcun intervento dell’utente.
La zona di prova è dotata di un coperchio trasparente con un interruttore di sicurezza che interrompe (o impedisce) la pressurizzazione se il coperchio non è chiuso.

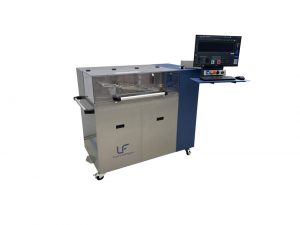

Caratteristiche del dispositivo
Il banco di prova è composto da 6 parti:
- Il telaio autoportante in acciaio inox su rotelle
- L’area di prova, comprensiva di collegamenti per i prodotti da testare e di un lavandino di recupero
- Un coperchio trasparente con un sistema di rilevamento della chiusura
- Il circuito idraulico che comprende il sistema di pressurizzazione
- Il quadro elettrico
- La console di controllo mobile è composta da schermo, tastiera e mouse.
Banco sviluppato per soddisfare questi standard:
NF077-doc tech 3
3D – Banc de pression statique et cyclée
3D - Banc de pression statique et cyclée
Banc de pression statique et cyclée – installation du robinet
Banc de pression statique et cyclée - installation du robinet
Zone de test banc de pression cyclée
Zone de test banc de pression cyclée
Courbes position pression du banc de pression statique et cyclée
Courbes position pression du banc de pression statique et cyclée
Hydroshock, banc d’essai hydraulique
Hydroshock, un banco di prova idraulico per testare i colpi d'ariete
HYDROSHOCK – Banc d’essais hydraulique LF Technologies
HYDROSHOCK - Banco di prova idraulico di LF Technologies - Prova del colpo d'ariete
Vantaggi di HydroShock
Test standard secondo la norma
I test sono automatici e pre-programmati in base agli standard scelti.
Riproducibilità del test
Coerenza dei rapporti di prova indipendentemente dal banco di prova utilizzato.
Rapporti di prova automatici
Redazione automatica di rapporti di prova secondo gli standard selezionati.
CARATTERISTICHE TECNICHE del Banco di prova per rubinetti – pressione statica e ciclica
Caratteristiche | HydroShock-50 | HydroShock-100 | HydroShock-200 |
Generatore di pressione | |||
Pressione statica massima | 50 bar | 100 bar | 200 bar |
Precisione del controllo della pressione (statica) | 1 bar | 1 bar | 2 bar |
Precisione della misurazione della pressione | 0,5 % | 0,5 % | 0,5 % |
Volume massimo di espansione | 40 cm3 | 40 cm3 | 20 cm3 |
Pressione massima del ciclo | 30 bar | 50 bar | 100 bar |
Frequenza massima | 1 Hz | 1 Hz | 0,5 Hz |
Horizontal frame dimensions | |||
Lunghezza (mm) | 1 300 | 1 300 | 1 300 |
Profondità (mm) | 700 | 700 | 700 |
Altezza (mm) | 1 150 | 1 150 | 1 150 |
Applicazioni del cliente
Volete saperne di più sui banchi prova idraulici? Scoprite qui quello che c’è da sapere e molto altro ancora!
Banco di pressione statica e ciclica
Banco di prova progettato per eseguire test di pressione statica e ciclica, finalizzati a verificare la tenuta e l’assenza di perdite su rubinetterie e accessori per doccia.
