Generatore di pressione mobile
Generatore di pressione per l’esecuzione di prove di pressione e di pressione alternata su serbatoi pressurizzati
Prodotti testati
Settore di attività
Funzioni principali
Il WPC è un generatore di pressione che può essere utilizzato per eseguire prove di pressione di prova e di pressione alternata su recipienti a pressione per scaldacqua di grande capacità EN 12897. Queste prove possono essere eseguite in circolazione d’acqua, con gestione della temperatura. Prodotti testati su questo banco:
- serbatoi pressurizzati (ad es. scaldabagni)
- pompe e corpi pompa
- canalizzazioni
- valvole e corpi valvola
Modalità di funzionamento
Scoprite come funziona il nostro generatore di pressione mobile

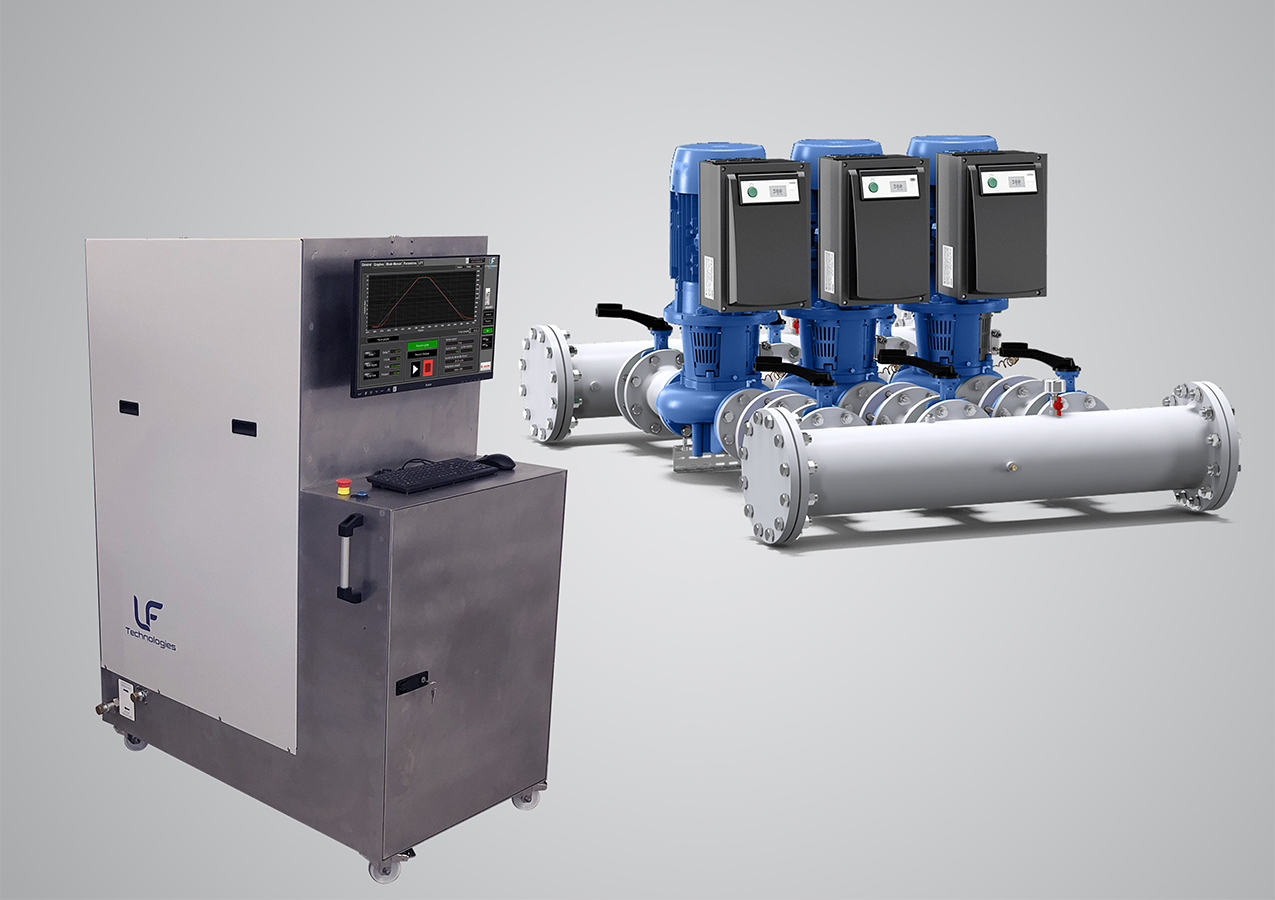

I prodotti da testare sono collegati al generatore mediante tubi flessibili e sono posizionati accanto al banco di prova. Il generatore è collegato a un’alimentazione idrica (acqua di rete) e allo scarico.
Una volta collegati i prodotti, il generatore gestisce :
- prodotti di riempimento
- generazione della pressione di prova secondo un profilo programmabile
- circolazione dell’acqua
- mantenere la temperatura dell’acqua di prova mediante un riscaldatore integrato.
Il generatore di pressione è compatto e montato su ruote, per cui è facile spostarlo il più vicino possibile al prodotto da testare.
Il generatore è controllato da un PC dotato di un software di test che facilita la generazione di programmi di test, la loro memorizzazione, la visualizzazione delle misure in tempo reale, il salvataggio dei file dei risultati e la modifica dei rapporti.
Vantaggi
- Soluzione compatta e mobile
- Possibilità di testare prodotti ad alto volume
- Possibilità di effettuare test con acqua calda
- Test facili da implementare
- Possibilità di salvare i fogli di prova e i file dei risultati
- È possibile programmare rampe e gradini rettilinei o sinusoidali, con cicli.
Banco sviluppato per soddisfare questi standard:
EN-12897
Vantaggi di WPC
Unità compatta e mobile
Il generatore di pressione è compatto e montato su ruote, per cui è facile spostarlo il più vicino possibile al prodotto da testare.
SPECIFICHE TECNICHE del generatore di pressione mobile
Caratteristiche | WPC16 | WPC20 | WPC25 |
Prestazioni idrauliche e termiche | |||
Pressione statica massima | 16 bars | 20 bars | 25 bars |
Pressione minima di prova | 0,5 bars | 0,5 bars | 0,5 bars |
Precisione della misurazione della pressione | 0,1 bars | 0,1 bars | 0,1 bars |
Precisione di controllo (in passi) | 0,2 bars | 0,2 bars | 0,3 bars |
Rampa di aumento della pressione massima (entro il limite della portata massima) | 1 bars/s | 1 bars/s | 1 bars/s |
Portata massima (regolazione manuale tramite valvola proporzionale) | 50 l/min | 50 l/min | 50 l/min |
Temperatura massima del fluido di prova (°C) | 95 | 95 | 95 |
Variazione massima del volume durante il test | 50 l | 50 l | 50 l |
Dimensioni | |||
Lunghezza | 1 260 mm | 1 260 mm | 1 260 mm |
Larghezza | 850 mm | 850 mm | 850 mm |
Altezza | 1 610 mm | 1 610 mm | 1960 mm |
Peso della tara | 350 kg | 350 kg | 400 kg |
Applicazioni del cliente
Volete saperne di più sui banchi prova idraulici? Scoprite qui quello che c’è da sapere e molto altro ancora!

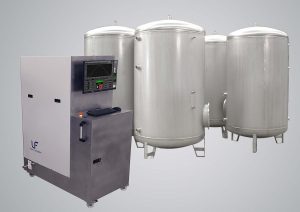

Banco di pressione ciclica per scaldabagni
