Banco di Fatica in Trazione Compressione
- Programmazione semplice dei cicli di resistenza tramite sequenze di blocchi funzionali.
- Registrazione automatica dei file di misurazione con frequenza configurabile.
- Protezione dell’utente con porta in vetro; l’apertura della porta interrompe automaticamente il test.
- Servo-cilindro elettrico con sensore di forza integrato, progettato per una lunga durata nei test di resistenza.
Prodotti testati
Settore di attività
Funzioni principali
Le macchine per prove di fatica consentono di stimare la durata di vita dei componenti e/o prodotti finiti. I test di fatica caratterizzano la capacità di un materiale o prodotto di resistere a sollecitazioni cicliche, replicando al meglio le condizioni operative del pezzo.
Il banco di fatica in trazione/compressione permette di testare pezzi con cicli lenti o rapidi (prove di fatica).
Modalità di funzionamento
Dopo aver posizionato il pezzo da testare, l’utente definisce un programma di prova in compressione o trazione composto da una sequenza di blocchi funzionali.
Ogni funzione esegue cicli trapezoidali o sinusoidali controllati in forza o posizione con frequenza regolabile.
Il test si interrompe automaticamente in caso di rottura del pezzo.
Vérin électrique robuste
Servocomando elettrico con sensore di forza integrato progettato per una durata ottimale.
Sécurité de l’opérateur
L'utente è protetto da una porta di vetro. L'apertura dello sportello interrompe automaticamente il test.
Banc de fatigue en traction et compression
Il banco di fatica a tensione/compressione viene utilizzato per testare i pezzi in tensione/compressione, utilizzando cicli lenti o rapidi (prove di fatica).
Vantaggi del banco a fatica
Staffili
Ottimizzazione della forma degli staffili in varie condizioni di carico.
Aeratori per auto
Possibilità di controllare gli sforzi di manovra (orientamenti e rotella).
Pelletteria
Simulazione di attuazioni ripetute di apertura/chiusura.
Configurazione semplice
Programmazione semplice dei cicli di resistenza tramite sequenze di blocchi funzionali.

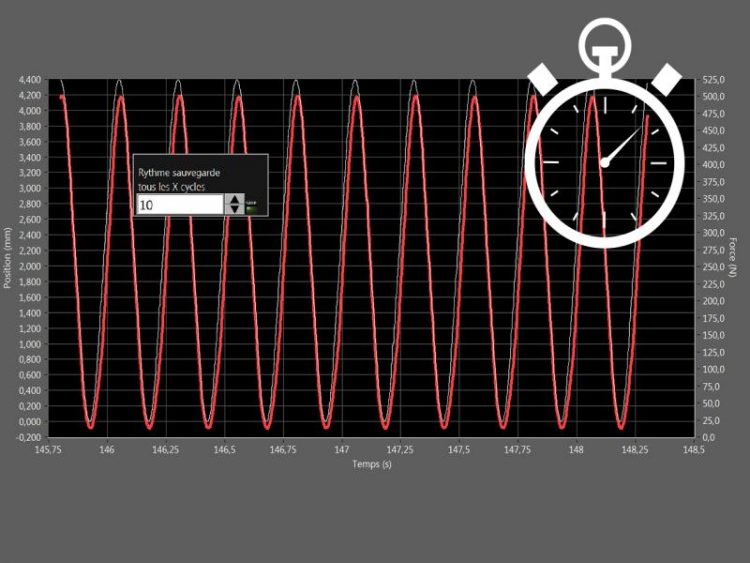

Salvataggio automatico
Registrazione automatica delle misurazioni a frequenza configurabile.
Banco di Fatica in Trazione e Compressione
Banco di prova per test di fatica in trazione sugli staffili.
Consente di stimare la durata di vita in fatica dello staffile, caratterizzando la capacità di resistere a sollecitazioni cicliche per riprodurre al meglio le condizioni operative.
CARATTERISTICHE TECNICHE del banco di fatica a trazione e compressione
Caratteristiche | MFTC |
Attuatore | |
Forza massima (tensione e compressione) | 2 500 N |
Forza di fatica massima | 2 000 N |
Velocità massima | 200 mm/s |
Corsa massima | 200 mm |
Risoluzione della misura di spostamento | 0,01 mm |
Precisione di posizionamento statico | 0,05 mm |
Frequenza massima | 10 Hz |
Sensore di forza | |
Campo di misura (tensione/compressione) | 0-2 500 N |
Accuratezza della misurazione | ±1 N |
Sovraccarico ammissibile | 150 % |
Collegamento al PC | Ethernet |
Alimentazione | 230 VAC - 5A |
Dimensioni | |
Altezza totale | ≈ 1 900 mm |
Larghezza (esclusa la scrivania) | ≈ 500 mm |
Profondità | ≈ 550 mm |
Altezza dell'area di prova | ≈ 860 mm |
Peso | ≈ 220 kg |
