Banco di Scorrimento
- Sensore di forza ad alta risoluzione senza deriva
- Estensimetro ottico per la misurazione della deformazione
- Camera termica che regola la temperatura ambiente tramite aria forzata
- Fissaggio semplice dei provini e delle regole di calibrazione ottica
Prodotti testati
Settore di attività
Funzioni principali
Questo banco di scorrimento consente di effettuare prove di scorrimento in trazione e compressione su uno o più provini, all’interno di una camera a temperatura controllata (fino a +250°C).
Lo sforzo è applicato da un cilindro elettrico regolato in forza tramite un sensore a estensimetri.
La misurazione dell’allungamento può essere effettuata tramite la posizione digitale del cilindro o un sistema di estensimetro con telecamere digitali ad alta risoluzione.
Questo banco di prova di scorrimento permette anche di eseguire prove di trazione classiche a velocità rapida.
Modalità di funzionamento
I provini sono fissati in “serie” alla nostra macchina di prova di scorrimento tramite pinze specifiche. Il montaggio in serie garantisce una distribuzione uniforme delle superfici applicate su ciascun provino.
Dopo una prima applicazione del carico, il banco applica una forza di scorrimento regolata.
Per effettuare misurazioni di allungamento con l’estensimetro ottico, l’operatore seleziona due riferimenti ottici su ciascun provino da utilizzare come riferimento per la misurazione della lunghezza. Le telecamere si spostano poi automaticamente per seguire la posizione di ciascun riferimento.
Banco sviluppato per soddisfare questi standard:
Test tubes
Campioni standardizzati per tutti i tipi di materiale.
Fibres textiles
Verifica della resistenza delle fibre di diversi tessuti (cotone, elastan, lino, ecc.).

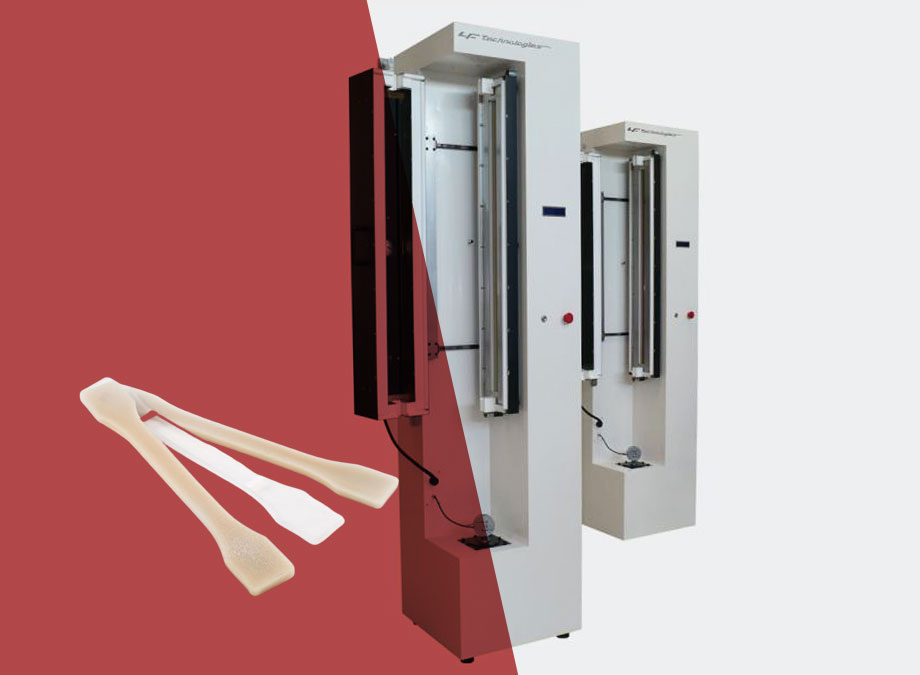

Banc d’essai de fluage MBFL par LF Technologies
Il banco di prova di creep consente di eseguire prove di creep a trazione e a compressione su uno o più campioni standardizzati, in un ambiente a temperatura controllata (fino a 250°C).
Vantaggi del banco prova di scorrimento
Assemblaggio tramite incollaggio
Caratterizzazione della colla tramite misurazione del flusso a lungo termine tra due pezzi.
Sensore di forza
Sensore di forza ad alta risoluzione senza deriva.
Estensimetro ottico
La misurazione della deformazione è effettuata tramite estensimetro ottico.
Camera Termica
Regolazione automatica della temperatura ambiente tramite aria forzata.
Ergonomia
Fissaggio semplice dei provini e delle regole di calibrazione ottica.
Caratteristiche tecniche del banco di prova di scorrimento
Caratteristiche | MBFL |
Martinetto di trazione | |
Forza di trazione | 20 000 N |
Velocità massima | 40 mm/s |
Corsa del cilindro | 200 mm |
Precisione di misurazione della forza | 1 N |
Risoluzione della misurazione della forza | 0,5 N |
Risoluzione della misura di spostamento | 0,1 µm |
Estensimetria della visione | |
Misura dello spostamento basata sulla visione ottica | 975 mm max. |
Estensimetria multi-tubo | |
Sensibilità di misura ottica | 0,0001 mm |
Precisione di misura ottica (senza regola di riferimento) | ± 0,01 mm |
Precisione di misura ottica relativa su righello di riferimento | ± 0,001 mm |
Custodia termica | |
Controllo della temperatura dell'involucro termico | Fino a 250°C |
Controllo | ± 1°C |
Potenza di riscaldamento | 2 000 W |
Rientro della copertura termica | |
Aria mista | |
Doppia resistenza | |
Software specifico | |
Programmazione dei parametri di test | |
Salvataggio dei parametri del test | |
Controllo e funzioni del movimento | |
Acquisizione di misure di spostamento, forza e temperatura | |
Visualizzazione dei vari parametri di misura | |
Archiviazione dei risultati | |
Test di fatica | |
Test di trazione | |
Test di trazione ciclici | |
Rapporti di trazione automatici | |
Dimensioni di una postazione di lavoro | |
Larghezza | 550 mm |
Altezza | 550 mm |
Profondità | ≈ 2 210 mm |
Pesare | ≈ 300 kg |
Alimentazione | |
Alimentazione 220 V monofase + terra + neutro | 4,8 kW |
