Impattatore Statico Dinamico Combinato
- Fissaggio autonomo sul prodotto testato tramite cinghie a serraggio automatico.
- Possibilità di impatti in tutte le direzioni con regolazioni motorizzate.
- Posizionamento preciso dell’urto garantito da un sistema automatico di regolazione X/Z con mirino laser.
- Posizione regolabile dei pattini di appoggio per adattarsi al diametro del prodotto in prova.
Prodotti testati
Settore di attività
Funzioni principali
L’impattatore statico/dinamico combinato consente di effettuare prove d’impatto in tutte le direzioni (orizzontale o verticale). Gli impatti sono generati da un ariete lineare, azionato da un servomotore elettrico. La misurazione della posizione e della velocità rispetto all’oggetto impattato consente di determinare l’energia potenziale dell’urto e l’energia assorbita dal campione. La posizione e l’orientamento dell’impattatore sono regolabili e motorizzati, consentendo anche prove di compressione statica fino a 80 kN.
Modalità di funzionamento
La macchina è fissata a un supporto di prova o direttamente sull’elemento da testare tramite un sistema di cinghie a serraggio automatico che elimina la necessità di un ampio portale (ad esempio, per test su un aereo). L’operatore regola la posizione e l’orientamento dell’impattatore, che cerca automaticamente la posizione di contatto. L’impattatore viene poi lanciato a velocità controllata sul prodotto/campione e ripreso automaticamente per evitare rimbalzi. La differenza di posizione tra impattatore e bersaglio è misurata tramite laser.
Impacteur statique dynamique combiné
Il banco di test dinamici consente di effettuare prove d'impatto in tutte le direzioni (orizzontale o verticale).

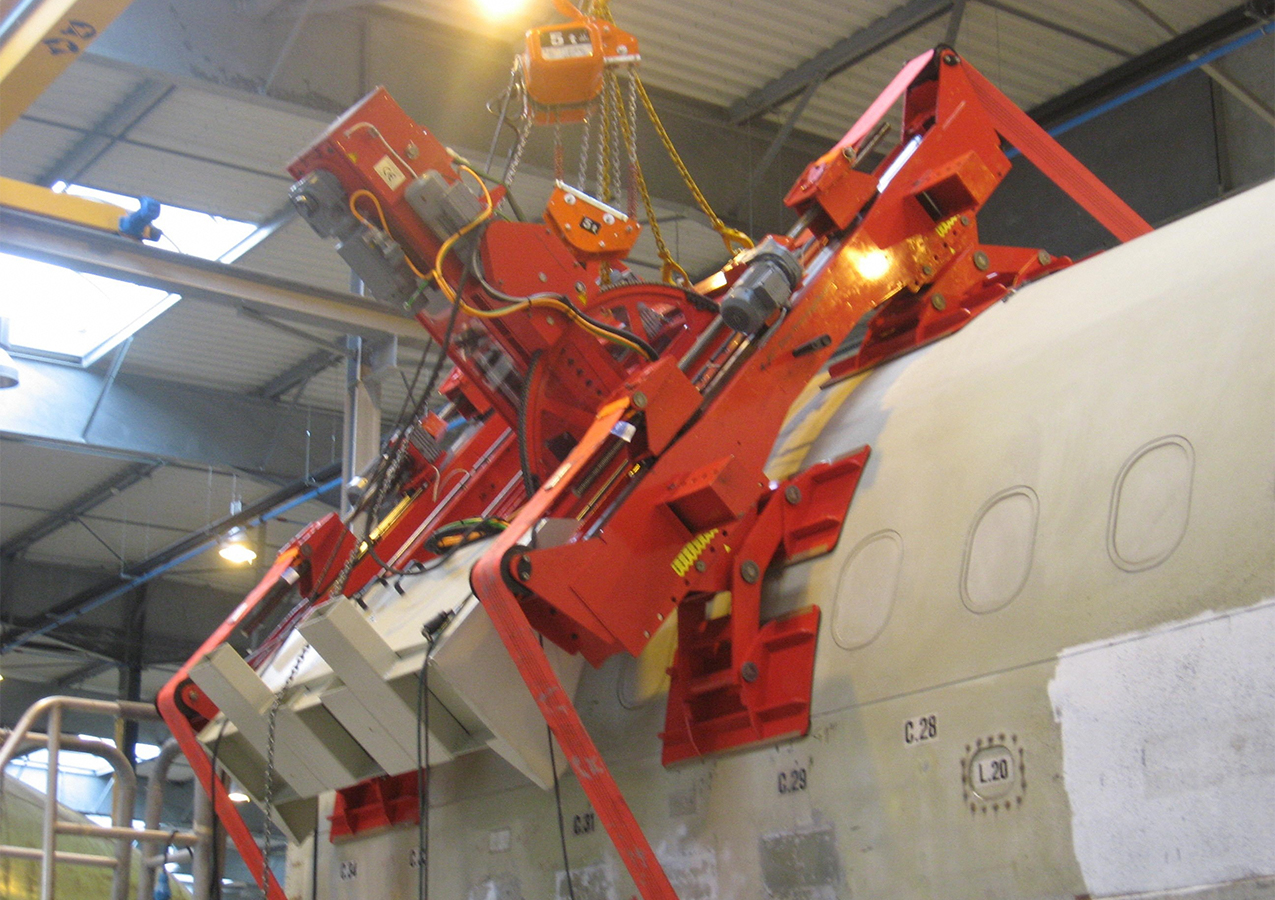

Accrochage
Accrochage autonome sur le produit testé grâce à des sangles à serrage automatique.
Cellules d’avions
Simulation de chocs entre un véhicule de piste et un avion sur le tarmac.

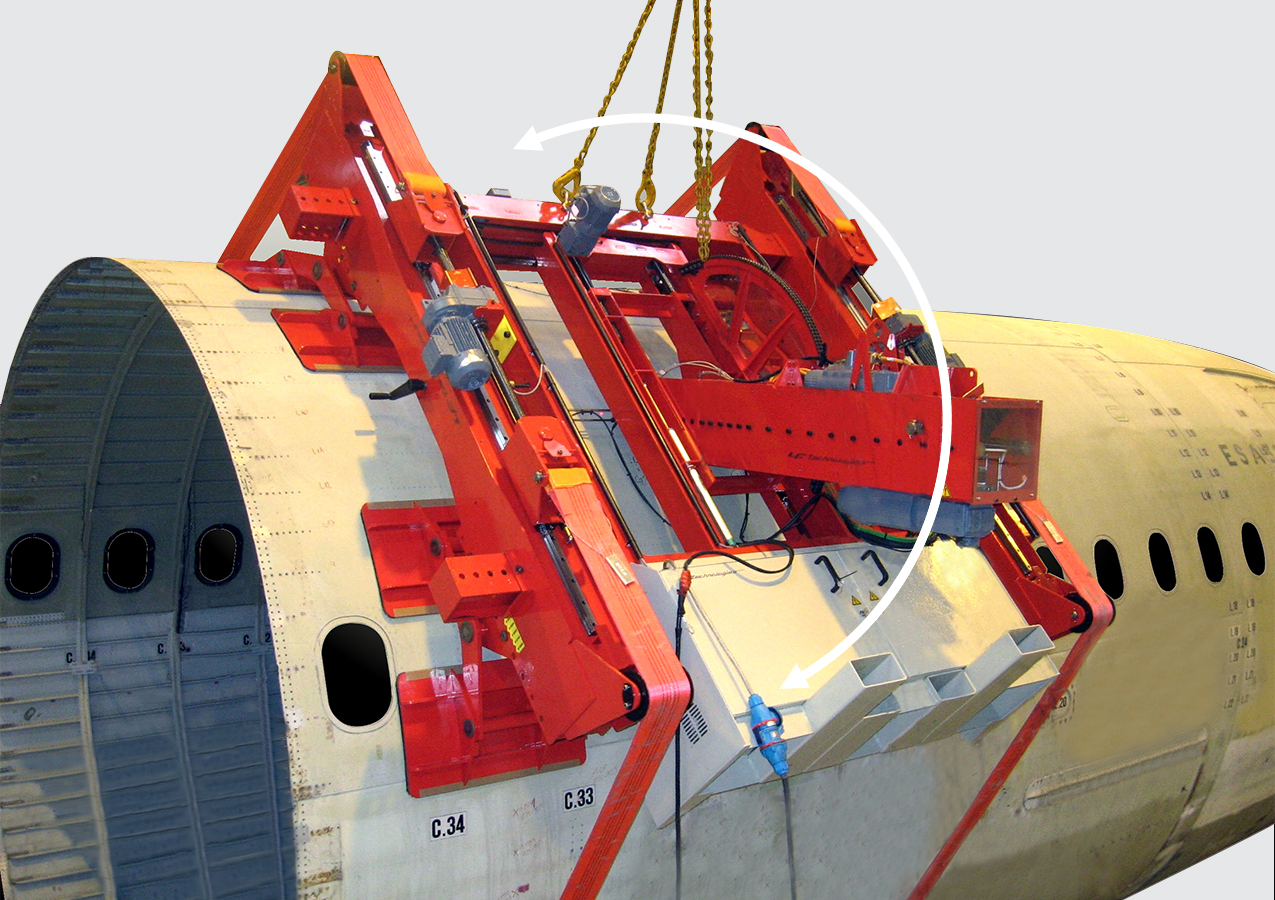

Orientation
Tirs possibles dans toutes les directions avec réglages motorisés.

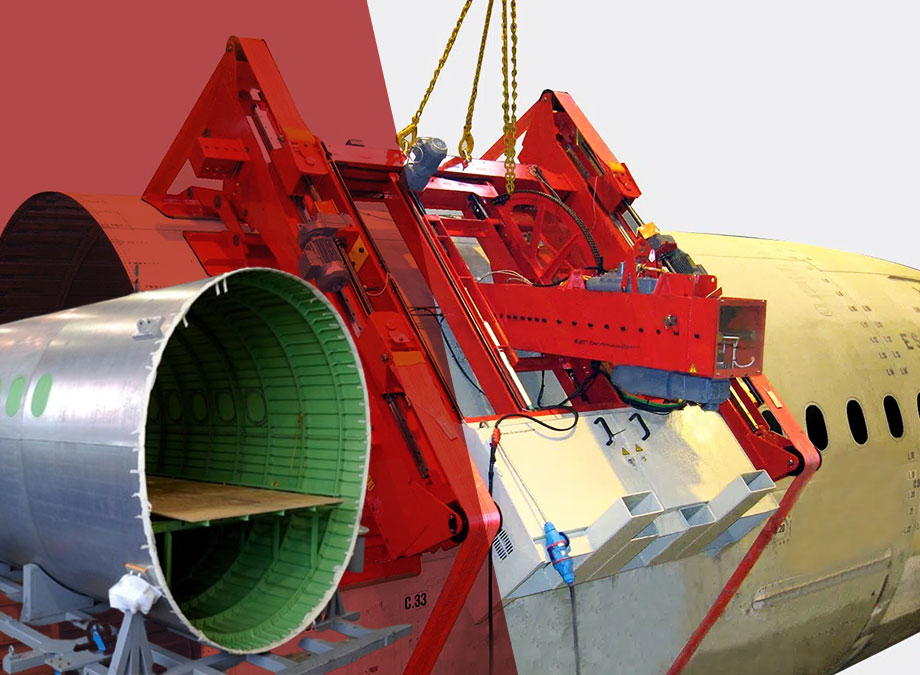

Impattatore Statico Dinamico Combinato
Esecuzione di prove d’impatto sulla fusoliera di un aereo “test”. Gli impatti effettuati servono a riprodurre le deformazioni e a stimare i criteri di forza, energia e velocità degli urti che causano tali difetti.
Vantaggi dell’Impattatore Statico Dinamico Combinato
Pali eolici
Simulazione di impatti su un palo eolico.
Tubi di grande diametro
Studio del comportamento di un tubo sottoposto a carico statico puntuale.

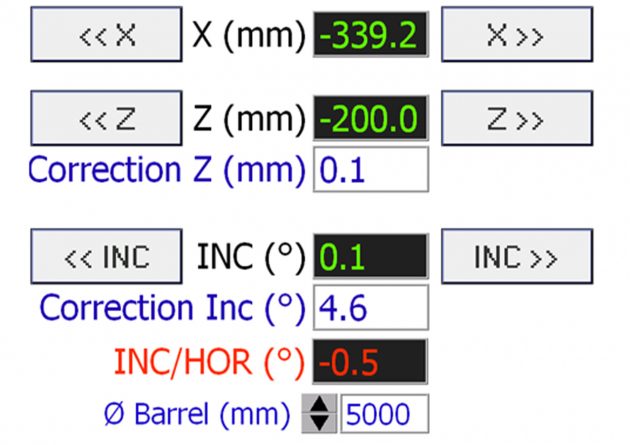

Posizionamento preciso
Regolazione automatica X/Z con mirino laser.

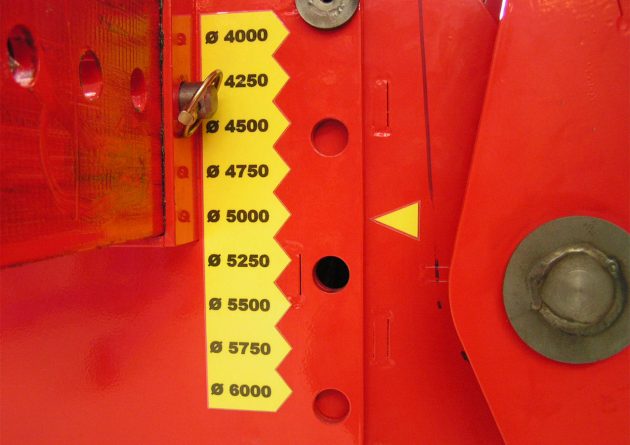

Adattamento al diametro
Pattini di appoggio regolabili per adattarsi al diametro del prodotto.
Caratteristiche tecniche dell’Impattatore Statico Dinamico Combinato
Caratteristiche | MCI |
Macchina | |
1 corpo del martello con azionamento del carrello e guida 2 guide Ø 50 mm | |
1 carrello con 8 rulli per prove d'urto fino a 500 J. (prove dinamiche) | |
1 servocomando elettrico 80 kN (prove statiche) | Corsa massima 300 mm |
2 travi la cui distanza può essere regolata da 2 100 mm a 2 600 mm | |
- 8 cuscinetti in gommapiuma | 700 mm × 400 mm |
- 1 sistema di reggiatura: forza massima di trazione della reggia | 30 kN/brin |
2 rampe di supporto laser | |
- misurazione laser per compensare la deformazione del telaio | |
- laser di puntamento | |
1 telecomando per il controllo dei motori di serraggio delle cinghie e di orientamento degli impattatori | |
1 pacchetto software specifico che controlla il sistema e analizza i risultati della misurazione | |
Caratteristiche della macchina | |
Impatto energetico | Da 50 a 500 J. |
Velocità d'impatto | Da 1,2 a 4 m/s |
Massa in movimento | Da 54,9 a 65 kg |
Precisione dell'energia applicata | ≈ 5% |
Corsa di regolazione in X | 800 mm (± 400) |
Corsa di regolazione Z | 400 mm (± 200) |
Corsa di regolazione dell'alfa | 100° (± 50°) |
Test del telaio | |
1 set di prova montato su 4 ruote | |
Raggio di base | 2,5 m |
Peso del telaio di prova | 600 kg |
Opzione: pendolo di verifica energetica | |
Strumenti | |
4 impattatori sferici (Ø25,4, Ø50, Ø70, Ø100) | |
1 prolunga del martello | |
1 trasduttore di forza a due componenti | |
2 accorciatori di cinghia | |
1 paio di cinghie da 18,5 m | |
1 paio di cinghie da 6,5 m | |
Dimensioni | |
Lunghezza (≠ a seconda della distanza tra le travi) | Da 2800 a 3300 mm |
Profondità (a seconda dell'orientamento del dispositivo di simulazione e del pattino) | 2 000 mm |
Altezza | 3 025 mm |
Peso totale con martinetto elettrico | ≈ 2 200 kg |
Alimentazione: 400 VAC trifase + neutro + terra | 16 A |
