Banco di crash test per circolatori di caldaia

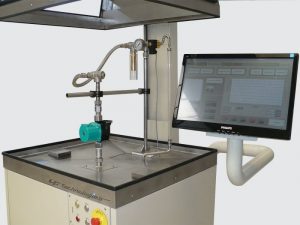

L’impianto di crash test è costituito da un telaio in acciaio inossidabile sormontato da un lavandino. Il corpo della pompa in prova è inserito in un circuito chiuso in cui circola il fluido di prova. È collegato al lavandino.
LA SOLUZIONE FORNITA DA LF TECHNOLOGIES
Il nostro cliente è un’azienda specializzata nella progettazione e produzione di pompe e circolatori per sistemi di riscaldamento.
Funzioni principali
Obiettivi
Testare la resistenza alla pressione dei circolatori di caldaia e degli insiemi idraulici fino alla loro rottura.
Problematiche
- Necessità di garantire un elevato livello di sicurezza durante i test.
- Test combinati di alta pressione e alta temperatura in simultanea.
Soluzione e Risultato
L’impianto di crash test è costituito da un telaio in acciaio inossidabile sormontato da un lavandino. Il corpo della pompa in prova è inserito in un circuito chiuso in cui circola il fluido di prova. È collegato al lavandino.
Un pistone a immersione riduce il volume del circuito, facendo aumentare la pressione. Il controllo della pressione è gestito tramite un sensore di pressione, e la salita della pressione si arresta automaticamente una volta raggiunta la soglia impostata o alla distruzione del prodotto.
Sistema personalizzato per garantire il riscaldamento del fluido a temperature molto elevate, anche sotto alta pressione.
Per proteggere l’operatore in caso di rottura del prodotto, la macchina è dotata di:
- Capottina in vetro temprato.
- Pressostato di sicurezza.
- Termostati lungo il circuito per prevenire surriscaldamenti.
- Linea di arresto d’emergenza.
- Rilevatore di livello.
La macchina è dotata di un software di controllo intuitivo e semplice da utilizzare, adatto a operatori di qualsiasi livello.
Prodotti testati
Circolatori di caldaia
Un circolatore è una pompa installata nel circuito di riscaldamento per far circolare l’acqua in un sistema chiuso sotto pressione.
